Đồng Hồ Đo Lưu Lượng Điện Từ EROMAG Model ER800-80

ĐỒNG HỒ ĐO LƯU LƯỢNG EROMAG HÀN QUỐC – GIẢI PHÁP ĐO LƯỜNG CHO NƯỚC CẤP, NƯỚC THẢI VÀ NGÀNH CÔNG NGHIỆP

Trong các hệ thống cấp nước, xử lý nước thải và dây chuyền sản xuất công nghiệp, việc đo lường lưu lượng chất lỏng chính xác là yếu tố quan trọng giúp doanh nghiệp kiểm soát quá trình vận hành, quản lý tài nguyên nước và tối ưu chi phí sản xuất. Đặc biệt, đối với những hệ thống có lưu lượng lớn, đường ống liên tục vận hành hoặc môi chất chứa cặn và hóa chất, việc lựa chọn thiết bị đo phù hợp càng trở nên cần thiết.

Đồng hồ đo lưu lượng EROMAG Hàn Quốc là dòng đồng hồ đo lưu lượng điện từ được sử dụng để theo dõi lưu lượng chất lỏng trong các hệ thống đường ống công nghiệp. Thiết bị ứng dụng nguyên lý cảm ứng điện từ, cho phép đo lưu lượng các chất lỏng có độ dẫn điện phù hợp mà không cần sử dụng cánh quạt hoặc bộ phận cơ khí chuyển động trực tiếp trong dòng chảy.

Với khả năng đáp ứng nhiều nhu cầu đo lường khác nhau tùy theo model và cấu hình, đồng hồ EROMAG có thể được xem xét cho các ứng dụng như đo nước cấp, nước thô, nước thải sinh hoạt, nước thải công nghiệp, nước tuần hoàn và một số loại chất lỏng trong dây chuyền sản xuất.

Công Ty TNHH Công Nghệ Môi Trường Và PCCC Bình Nguyên giới thiệu chi tiết về đặc điểm, nguyên lý hoạt động, ứng dụng, ưu nhược điểm và cách lựa chọn đồng hồ đo lưu lượng EROMAG phù hợp với từng hệ thống.

1. Đồng hồ đo lưu lượng EROMAG là gì?

Đồng hồ đo lưu lượng EROMAG là thiết bị đo lường được sử dụng để xác định thể tích chất lỏng đi qua đường ống trong một đơn vị thời gian, đồng thời có thể theo dõi tổng lượng chất lỏng đã đi qua nếu model được trang bị chức năng tích lũy.

Khác với đồng hồ nước cơ học truyền thống sử dụng cánh quạt hoặc cơ cấu truyền động để xác định lưu lượng, đồng hồ điện từ xác định vận tốc dòng chảy thông qua tín hiệu điện áp cảm ứng được tạo ra khi chất lỏng dẫn điện di chuyển qua từ trường.

Thiết bị thường bao gồm hai bộ phận chính:

• Cảm biến lưu lượng (Flow Sensor): Được lắp trực tiếp trên đường ống, tiếp xúc với dòng chất lỏng và tạo tín hiệu đo.
• Bộ chuyển đổi tín hiệu (Converter): Tiếp nhận, xử lý tín hiệu từ cảm biến và hiển thị thông tin lưu lượng theo cấu hình của thiết bị.

Tùy theo model, đồng hồ có thể được trang bị màn hình LCD, chức năng hiển thị lưu lượng tức thời, tổng lưu lượng, tín hiệu đầu ra analog, tín hiệu xung hoặc giao tiếp truyền thông.

Thông thường, lưu lượng tức thời được biểu thị bằng m³/h, l/min hoặc các đơn vị tương đương. Tổng lưu lượng có thể được hiển thị theo m³ hoặc đơn vị thể tích khác tùy cấu hình.

Điểm quan trọng khi lựa chọn đồng hồ EROMAG là phải xác định đúng model, công nghệ đo, kích thước danh nghĩa, dải đo và yêu cầu kỹ thuật của hệ thống. Những thông số này quyết định thiết bị có đáp ứng được điều kiện vận hành thực tế hay không.

2. Nguyên lý hoạt động của đồng hồ đo lưu lượng điện từ EROMAG

Đồng hồ đo lưu lượng điện từ EROMAG hoạt động dựa trên định luật cảm ứng điện từ Faraday.

Theo nguyên lý này, khi một chất lỏng có khả năng dẫn điện chuyển động qua từ trường, điện áp cảm ứng sẽ được tạo ra. Đối với đồng hồ điện từ, các điện cực được bố trí trong cảm biến để thu nhận tín hiệu này. Bộ chuyển đổi tín hiệu xử lý điện áp thu được, từ đó xác định vận tốc dòng chảy và tính toán lưu lượng thể tích.

Công thức tính lưu lượng cơ bản:

Q = v × A

Trong đó:

• Q là lưu lượng thể tích của chất lỏng.
• v là vận tốc trung bình của dòng chảy.
• A là diện tích tiết diện bên trong ống đo.

Khi vận tốc dòng chảy thay đổi, tín hiệu cảm ứng cũng thay đổi tương ứng. Bộ chuyển đổi sử dụng tín hiệu này để xác định lưu lượng tức thời và cập nhật giá trị hiển thị.

Nếu thiết bị hỗ trợ chức năng tích lũy, tổng thể tích chất lỏng đi qua đường ống sẽ được cộng dồn theo thời gian.

Ưu điểm của nguyên lý đo điện từ

Không có bộ phận cơ khí chuyển động trực tiếp trong dòng chảy: Giúp hạn chế sự mài mòn cơ học của các cơ cấu đo và giảm nguy cơ tắc nghẽn do cánh quạt.

Không tạo tổn thất áp suất đáng kể do cơ cấu đo: Thiết kế không có vật cản cơ khí lớn trong ống đo giúp hạn chế ảnh hưởng đến dòng chảy.

Đáp ứng các ứng dụng có lưu chất chứa cặn: Có thể đo một số loại nước thải và chất lỏng chứa chất rắn khi đáp ứng điều kiện kỹ thuật của cảm biến.

Dễ tích hợp vào hệ thống tự động hóa: Nếu được trang bị tín hiệu đầu ra tương thích, thiết bị có thể truyền dữ liệu đến tủ điều khiển, PLC hoặc hệ thống giám sát.

Tuy nhiên, công nghệ điện từ không phù hợp với mọi loại chất lỏng. Môi chất cần có độ dẫn điện đáp ứng yêu cầu của thiết bị. Các loại dầu không dẫn điện, dung môi không dẫn điện hoặc nước siêu tinh khiết có thể không phù hợp với đồng hồ điện từ thông thường.

Ngoài ra, đường ống cần đáp ứng điều kiện lắp đặt của nhà sản xuất, đặc biệt là yêu cầu về tình trạng đầy ống, nối đất và vị trí cảm biến.

3. Cấu tạo của đồng hồ đo lưu lượng EROMAG

Cấu tạo cụ thể có thể thay đổi theo từng model, nhưng một đồng hồ đo lưu lượng điện từ thường bao gồm các bộ phận cơ bản sau.

3.1. Thân cảm biến lưu lượng

Thân cảm biến là phần kết cấu chính của thiết bị, được lắp trực tiếp vào đường ống dẫn chất lỏng.

Bộ phận này có nhiệm vụ bảo vệ các thành phần bên trong và tạo thành đường dẫn dòng chảy qua vùng đo. Vật liệu thân có thể khác nhau tùy phiên bản và yêu cầu sử dụng.

Khi lựa chọn thiết bị, cần kiểm tra khả năng chịu áp suất, điều kiện môi trường lắp đặt và mức độ tương thích của vật liệu với môi chất.

3.2. Lớp lót ống đo

Lớp lót nằm bên trong thân cảm biến, có nhiệm vụ cách ly dòng chất lỏng với kết cấu kim loại và bảo vệ thiết bị trong quá trình vận hành.

Tùy model, vật liệu lớp lót có thể là PTFE, cao su hoặc vật liệu chuyên dụng khác.

Đối với nước cấp, cần xem xét yêu cầu vệ sinh và tính phù hợp của vật liệu với mục đích sử dụng. Đối với nước thải hoặc hóa chất công nghiệp, cần đánh giá khả năng chống ăn mòn, chống mài mòn và khả năng chịu nhiệt của lớp lót.

Không nên mặc định mọi đồng hồ EROMAG đều sử dụng cùng một loại vật liệu.

3.3. Điện cực đo

Điện cực có nhiệm vụ tiếp nhận điện áp cảm ứng sinh ra khi chất lỏng dẫn điện di chuyển qua từ trường.

Vật liệu điện cực cần phù hợp với đặc tính hóa học của môi chất. Trong một số cấu hình công nghiệp, có thể sử dụng inox 316L hoặc các vật liệu chuyên dụng khác theo yêu cầu ứng dụng.

Đối với nước thải có thành phần hóa học phức tạp, việc lựa chọn sai vật liệu điện cực có thể làm tăng nguy cơ ăn mòn, ảnh hưởng đến độ ổn định của tín hiệu đo.

3.4. Bộ chuyển đổi tín hiệu

Bộ chuyển đổi tín hiệu là bộ phận xử lý tín hiệu từ cảm biến và chuyển đổi thành các thông số lưu lượng có thể hiển thị hoặc truyền đi.

Tùy cấu hình, bộ chuyển đổi có thể hỗ trợ:

• Hiển thị lưu lượng tức thời.
• Hiển thị tổng lưu lượng tích lũy.
• Cài đặt đơn vị đo và các thông số vận hành.
• Xuất tín hiệu analog hoặc xung.
• Cảnh báo trạng thái hoặc lỗi đo.
• Kết nối hệ thống điều khiển khi được trang bị giao tiếp tương thích.

3.5. Màn hình hiển thị

Màn hình giúp người vận hành theo dõi các thông số đo tại vị trí lắp đặt.

Tùy model, màn hình có thể được thiết kế liền thân với cảm biến hoặc lắp tách rời để thuận tiện cho việc quan sát và vận hành tại các vị trí khó tiếp cận.

Khi lựa chọn, cần xác định điều kiện môi trường, khả năng quan sát, vị trí lắp đặt và yêu cầu bảo vệ của thiết bị.

4. Ứng dụng đồng hồ EROMAG trong hệ thống nước cấp

Nước cấp là một trong những lĩnh vực quan trọng của công nghệ đo lưu lượng. Tại các nhà máy xử lý nước, trạm bơm, mạng lưới cấp nước và hệ thống phân phối nước công nghiệp, việc đo lưu lượng giúp kiểm soát lượng nước vận chuyển và đánh giá hiệu quả hoạt động của hệ thống.

4.1. Nhà máy xử lý nước sạch

Đồng hồ đo lưu lượng có thể được lắp tại đường ống nước thô đầu vào, đường ống nước sau xử lý hoặc các tuyến phân phối nước phù hợp với thiết kế công trình.

Dữ liệu lưu lượng giúp người vận hành theo dõi lượng nước được đưa vào xử lý, sản lượng nước đầu ra và sự thay đổi của nhu cầu sử dụng.

Đối với hệ thống có yêu cầu giám sát tập trung, đồng hồ có tín hiệu tương thích có thể truyền dữ liệu về trung tâm điều khiển.

4.2. Hệ thống cấp nước sinh hoạt

Trong mạng lưới cấp nước, thiết bị đo lưu lượng hỗ trợ theo dõi lượng nước đi qua các tuyến ống chính, đường ống phân phối hoặc các vị trí đo được xác định trong phương án quản lý mạng lưới.

Khi kết hợp với dữ liệu vận hành khác, lưu lượng giúp đơn vị quản lý đánh giá mức tiêu thụ và hỗ trợ phát hiện những biến động bất thường.

Nếu dùng cho mục đích tính tiền nước hoặc giao nhận thương mại, cần lựa chọn thiết bị đáp ứng các yêu cầu đo lường, kiểm định và chứng nhận áp dụng cho mục đích đó.

4.3. Trạm bơm cấp nước

Tại trạm bơm, đồng hồ EROMAG có thể được sử dụng để theo dõi lưu lượng nước qua đường ống hút hoặc xả theo phương án thiết kế phù hợp.

Thông tin đo giúp đối chiếu lưu lượng thực tế với chế độ vận hành của máy bơm, hỗ trợ kiểm tra hiệu quả vận chuyển nước và theo dõi sự thay đổi của hệ thống.

Tuy nhiên, việc lựa chọn vị trí lắp đặt phải tuân theo yêu cầu của đồng hồ và điều kiện thủy lực, tránh những vị trí có dòng chảy không ổn định làm ảnh hưởng đến kết quả đo.

4.4. Hệ thống tưới tiêu và thủy lợi

Trong hệ thống tưới tiêu, đồng hồ đo lưu lượng hỗ trợ theo dõi lượng nước cấp đến khu vực canh tác, nhà kính hoặc các tuyến phân phối nước.

Dữ liệu lưu lượng có thể được sử dụng để quản lý lượng nước sử dụng theo từng khu vực và đánh giá hiệu quả vận hành của hệ thống bơm.

4.5. Hệ thống nước tuần hoàn và giải nhiệt

Trong các nhà máy, hệ thống nước làm mát thường được tuần hoàn liên tục giữa các thiết bị và cụm trao đổi nhiệt.

Đồng hồ đo lưu lượng giúp theo dõi dòng nước tuần hoàn, hỗ trợ kiểm tra tình trạng vận hành và phát hiện những thay đổi bất thường của lưu lượng.

Khi sử dụng cho nước có phụ gia xử lý hoặc hóa chất chống cáu cặn, cần kiểm tra tính tương thích của vật liệu cảm biến với môi chất.

5. Ứng dụng đồng hồ EROMAG trong hệ thống nước thải

Nước thải thường có thành phần phức tạp hơn nước cấp, có thể chứa chất rắn lơ lửng, bùn, dầu mỡ hoặc các hợp chất hóa học. Vì vậy, lựa chọn đồng hồ đo lưu lượng cần dựa trên đặc tính thực tế của dòng nước và công nghệ đo của thiết bị.

5.1. Hệ thống xử lý nước thải sinh hoạt

Đồng hồ có thể được sử dụng để theo dõi lưu lượng nước thải đầu vào hoặc các tuyến ống dẫn nước trong trạm xử lý.

Thông tin đo giúp đơn vị vận hành kiểm soát tải lượng thủy lực, theo dõi sự biến động theo thời gian và đánh giá mức độ sử dụng công suất của hệ thống.

Đối với hệ thống thu gom có điều kiện dòng chảy đặc biệt, cần xác định xem vị trí đo có luôn đầy ống hay không trước khi lựa chọn đồng hồ điện từ dạng ống kín thông thường.

5.2. Nước thải công nghiệp

Các nhà máy dệt nhuộm, thực phẩm, đồ uống, sản xuất giấy, hóa chất và nhiều ngành công nghiệp khác có thể phát sinh nước thải với đặc tính riêng.

Đồng hồ đo lưu lượng hỗ trợ theo dõi lượng nước thải từ các dây chuyền sản xuất, lượng nước chuyển đến trạm xử lý và lưu lượng nước sau xử lý.

Đối với nước thải có tính axit, kiềm hoặc chứa hóa chất ăn mòn, cần kiểm tra kỹ vật liệu lớp lót và điện cực trước khi lựa chọn.

5.3. Hệ thống xử lý bùn và nước thải chứa chất rắn

Một số công đoạn xử lý nước thải có dòng chất lỏng chứa bùn hoặc chất rắn lơ lửng. Trong những ứng dụng này, đồng hồ điện từ có thể là phương án phù hợp nếu độ dẫn điện, kích thước hạt, nồng độ chất rắn và điều kiện vận hành nằm trong giới hạn cho phép của thiết bị.

Cần lưu ý rằng khả năng đo nước thải có cặn không đồng nghĩa với việc mọi model đều phù hợp với bùn đặc hoặc chất lỏng có tính mài mòn cao. Cần xác nhận riêng khả năng làm việc của từng cấu hình.

5.4. Nước sau xử lý

Việc đo lưu lượng nước sau xử lý giúp theo dõi lượng nước được đưa sang công đoạn tiếp theo, tái sử dụng hoặc xả qua tuyến ống được thiết kế phù hợp.

Dữ liệu lưu lượng có thể hỗ trợ quản lý sản lượng nước sau xử lý và đối chiếu với các thông số vận hành khác của hệ thống.

Cần phân biệt rõ chức năng đo lưu lượng với chức năng đánh giá chất lượng nước. Đồng hồ lưu lượng không thay thế các thiết bị hoặc phương pháp phân tích chỉ tiêu chất lượng nước.

6. Ứng dụng đồng hồ đo lưu lượng EROMAG trong ngành công nghiệp

Ngoài hệ thống nước cấp và nước thải, đồng hồ đo lưu lượng điện từ còn có thể được xem xét trong các dây chuyền công nghiệp sử dụng chất lỏng có độ dẫn điện phù hợp.

6.1. Ngành hóa chất

Trong sản xuất hóa chất, lưu lượng cần được kiểm soát tại các đường ống vận chuyển dung dịch, tuần hoàn chất lỏng hoặc cấp liệu cho các công đoạn sản xuất.

Việc lựa chọn thiết bị phải dựa trên thành phần hóa học, nồng độ, nhiệt độ và áp suất làm việc. Đặc biệt, vật liệu lớp lót và điện cực phải tương thích với hóa chất cần đo.

Đồng hồ điện từ không phù hợp với mọi dung môi hoặc chất lỏng không dẫn điện, do đó cần kiểm tra tính chất môi chất trước khi lựa chọn.

6.2. Ngành thực phẩm và đồ uống

Trong một số dây chuyền chế biến thực phẩm và đồ uống, đồng hồ đo lưu lượng có thể được sử dụng để theo dõi nước công nghệ, nước rửa hoặc các chất lỏng dẫn điện phù hợp.

Đối với ứng dụng tiếp xúc trực tiếp với sản phẩm thực phẩm, cần xác minh yêu cầu vệ sinh, chứng nhận vật liệu và khả năng làm sạch của đúng model. Không nên mặc định mọi đồng hồ công nghiệp đều đáp ứng tiêu chuẩn vệ sinh thực phẩm.

6.3. Ngành giấy và bột giấy

Quá trình sản xuất giấy có thể sử dụng nước tuần hoàn, huyền phù bột giấy và các dòng chất lỏng chứa chất rắn.

Đồng hồ điện từ có thể phù hợp với một số ứng dụng này nếu được lựa chọn đúng theo nồng độ chất rắn, đặc tính mài mòn, độ dẫn điện và cấu hình cảm biến.

6.4. Ngành thép, xi măng và khai khoáng

Các nhà máy thép, xi măng và khai khoáng thường có hệ thống nước làm mát, nước tuần hoàn, bùn hoặc huyền phù công nghệ.

Đối với những môi chất có hàm lượng chất rắn cao hoặc tính mài mòn lớn, cần lựa chọn vật liệu và cấu hình chuyên dụng. Khả năng sử dụng của đồng hồ EROMAG cần được xác nhận theo thông số kỹ thuật cụ thể.

6.5. Hệ thống định lượng và cấp chất lỏng

Trong một số dây chuyền sản xuất, đồng hồ đo lưu lượng có thể cung cấp tín hiệu để theo dõi lượng chất lỏng cấp vào công đoạn công nghệ.

Tuy nhiên, nếu yêu cầu định lượng chính xác theo mẻ hoặc điều khiển tỷ lệ pha trộn, cần đánh giá thêm tốc độ đáp ứng, độ chính xác, khả năng lặp lại và tính tương thích với hệ thống điều khiển.

7. Ưu điểm của đồng hồ đo lưu lượng điện từ EROMAG

Khi được lựa chọn đúng model và lắp đặt đúng kỹ thuật, đồng hồ điện từ có nhiều ưu điểm đáng chú ý.

7.1. Không có cánh quạt cơ khí trong dòng chảy

Thiết bị không cần cánh quạt chuyển động để xác định lưu lượng. Đặc điểm này giúp hạn chế các vấn đề liên quan đến mài mòn cơ cấu đo và giảm nguy cơ bị ảnh hưởng bởi các hạt cặn phù hợp với thiết kế cảm biến.

7.2. Hạn chế tổn thất áp suất qua thiết bị

Do không có cơ cấu đo lớn cản trở dòng chảy bên trong ống đo, đồng hồ điện từ thường tạo ra tổn thất áp suất nhỏ do bản thân thiết bị.

Điều này có lợi cho các hệ thống cần vận chuyển chất lỏng liên tục. Tuy nhiên, tổn thất thực tế vẫn cần được xem xét theo thiết kế đường ống và cấu hình thiết bị.

7.3. Hỗ trợ đo lưu lượng và tổng lưu lượng

Tùy cấu hình, thiết bị có thể hiển thị cả lưu lượng tức thời và tổng lưu lượng tích lũy, giúp người vận hành theo dõi tốc độ dòng chảy cũng như tổng thể tích đã vận chuyển.

7.4. Phù hợp với hệ thống tự động hóa

Với các phiên bản có tín hiệu đầu ra thích hợp, dữ liệu đo có thể được truyền về PLC, tủ điều khiển hoặc hệ thống SCADA.

Khả năng tích hợp này giúp doanh nghiệp giám sát tập trung, lưu trữ dữ liệu và hỗ trợ tự động hóa quy trình.

7.5. Có thể ứng dụng với nhiều loại chất lỏng dẫn điện

Tùy theo vật liệu và giới hạn kỹ thuật của từng model, đồng hồ điện từ có thể được sử dụng cho nước sạch, nước thải, nước tuần hoàn, dung dịch công nghiệp và một số loại bùn hoặc huyền phù dẫn điện.

Khả năng sử dụng trong từng môi trường cần được xác nhận trước khi lựa chọn.

8. Hạn chế và những điểm cần lưu ý khi sử dụng

Bên cạnh các ưu điểm, đồng hồ đo lưu lượng điện từ cũng có những điều kiện kỹ thuật cần tuân thủ.

Yêu cầu độ dẫn điện phù hợp: Chất lỏng có độ dẫn điện quá thấp có thể không tạo ra tín hiệu đo đáp ứng yêu cầu của thiết bị.

Cần bảo đảm điều kiện dòng chảy: Với đồng hồ điện từ dạng ống kín thông thường, đường ống cần được bố trí để ống đo luôn đầy chất lỏng trong điều kiện vận hành.

Cần chọn đúng vật liệu: Nước thải và hóa chất có thể gây ăn mòn hoặc ảnh hưởng đến lớp lót, điện cực nếu lựa chọn không phù hợp.

Yêu cầu lắp đặt đúng kỹ thuật: Nối đất, đấu nối điện, vị trí lắp và khoảng cách đoạn ống thẳng phải tuân thủ hướng dẫn của nhà sản xuất.

Không phải thiết bị nào cũng phù hợp với mọi môi chất: Dầu không dẫn điện, dung môi không dẫn điện và một số chất lỏng đặc biệt có thể cần công nghệ đo khác.

Cần kiểm tra hồ sơ đo lường: Với ứng dụng yêu cầu độ chính xác phục vụ nghiệm thu hoặc giao nhận thương mại, cần xác định yêu cầu kiểm định, hiệu chuẩn và hồ sơ chứng nhận áp dụng.

9. Thông số cần kiểm tra khi lựa chọn đồng hồ EROMAG

Để lựa chọn đồng hồ EROMAG phù hợp với nước cấp, nước thải hoặc ngành công nghiệp, cần đối chiếu các thông số kỹ thuật của đúng model.

Các giá trị như đường kính tối đa, áp suất danh định, nhiệt độ làm việc, cấp chính xác và tín hiệu đầu ra không nên áp dụng chung cho toàn bộ dòng EROMAG. Cần xác nhận từng thông số theo model được cung cấp.

10. Hướng dẫn lựa chọn đồng hồ EROMAG theo từng ứng dụng

Đối với nước cấp

Ưu tiên xác định yêu cầu về dải đo, độ chính xác, điều kiện lắp đặt và hồ sơ đo lường. Nếu sử dụng cho nước sinh hoạt hoặc nước uống, cần kiểm tra thêm tính phù hợp của vật liệu tiếp xúc và chứng nhận theo yêu cầu của dự án.

Đối với nước thải sinh hoạt

Cần xác định lưu lượng thực tế, điều kiện đầy ống, hàm lượng cặn và vị trí lắp đặt. Đối với tuyến ống có thể chảy không đầy, cần cân nhắc phương án đo phù hợp thay vì mặc định sử dụng đồng hồ điện từ dạng ống kín thông thường.

Đối với nước thải công nghiệp

Cần làm rõ thành phần hóa học, nhiệt độ, áp suất và nồng độ chất rắn. Vật liệu lớp lót và điện cực phải phù hợp với môi chất để hạn chế nguy cơ ăn mòn và sai lệch trong quá trình sử dụng.

Đối với dây chuyền công nghiệp

Cần xác định loại chất lỏng, yêu cầu điều khiển, dải đo, tốc độ đáp ứng và khả năng kết nối với hệ thống tự động hóa. Nếu chất lỏng không có độ dẫn điện phù hợp, cần xem xét công nghệ đo khác.

11. Hướng dẫn lắp đặt đồng hồ đo lưu lượng EROMAG

Lắp đặt đúng kỹ thuật là yếu tố quan trọng giúp thiết bị hoạt động ổn định và cung cấp dữ liệu đáng tin cậy.

Bước 1: Khảo sát vị trí lắp đặt

Kiểm tra đường kính ống, hướng dòng chảy, lưu lượng vận hành, áp suất và không gian bảo trì.

Bước 2: Kiểm tra thiết bị

Đối chiếu model, kích thước kết nối, vật liệu, nguồn cấp và tín hiệu đầu ra với hồ sơ kỹ thuật.

Bước 3: Lắp đặt cảm biến

Tuân thủ hướng dẫn của nhà sản xuất về chiều dòng chảy, tình trạng đầy ống, khoảng cách đoạn ống thẳng và phương án nối đất.

Bước 4: Đấu nối bộ chuyển đổi

Kiểm tra nguồn cấp, dây tín hiệu, sơ đồ đấu nối và các điều kiện chống nhiễu theo tài liệu kỹ thuật.

Bước 5: Cài đặt và kiểm tra vận hành

Thiết lập đơn vị đo, kiểm tra giá trị hiển thị và đối chiếu tín hiệu đầu ra với hệ thống điều khiển nếu có.

Bước 6: Theo dõi và bảo trì

Kiểm tra tình trạng hoạt động, vệ sinh theo hướng dẫn và thực hiện xác minh hoặc hiệu chuẩn khi cần thiết.

12. Báo giá đồng hồ đo lưu lượng EROMAG Hàn Quốc

Giá đồng hồ EROMAG phụ thuộc vào kích thước, model, vật liệu, chức năng và yêu cầu kỹ thuật của từng ứng dụng.

Các yếu tố ảnh hưởng đến giá bao gồm:

• Đường kính DN và dải lưu lượng.
• Vật liệu thân, lớp lót và điện cực.
• Cấu hình màn hình liền thân hoặc màn hình rời.
• Nguồn cấp và các tín hiệu đầu ra.
• Cấp bảo vệ và điều kiện lắp đặt.
• Yêu cầu về kiểm định, hiệu chuẩn hoặc chứng từ.
• Số lượng đặt hàng và yêu cầu riêng của dự án.

Để nhận báo giá phù hợp, khách hàng nên cung cấp model hoặc hình ảnh thiết bị, kích thước đường ống, lưu lượng cần đo, đặc tính môi chất và yêu cầu tín hiệu điều khiển.

Việc xác định đầy đủ thông số trước khi báo giá giúp lựa chọn đúng cấu hình, hạn chế chi phí phát sinh và bảo đảm thiết bị đáp ứng nhu cầu sử dụng.

13. Mua đồng hồ EROMAG tại Công ty Bình Nguyên

Công Ty TNHH Công Nghệ Môi Trường Và PCCC Bình Nguyên hoạt động trong lĩnh vực thiết bị môi trường, hệ thống xử lý nước và các giải pháp phục vụ công trình công nghiệp.

Đối với nhu cầu sử dụng đồng hồ đo lưu lượng EROMAG, việc lựa chọn thiết bị cần được thực hiện trên cơ sở thông số thực tế và yêu cầu vận hành của từng công trình.

Bình Nguyên hỗ trợ khách hàng trao đổi nhu cầu kỹ thuật, xác định các thông số cần thiết và lựa chọn cấu hình thiết bị phù hợp với hệ thống nước cấp, nước thải hoặc dây chuyền công nghiệp.

Khách hàng nên chuẩn bị trước các thông tin về đường kính ống, lưu lượng, tính chất chất lỏng, nhiệt độ, áp suất và yêu cầu kết nối để quá trình tư vấn được thuận tiện hơn.

THÔNG TIN LIÊN HỆ

CÔNG TY TNHH CÔNG NGHỆ MÔI TRƯỜNG VÀ PCCC BÌNH NGUYÊN

• Website: https://binhnguyen.net.vn   bomnguyenphat.com
• Hotline: 0988 345 283  – 0906253263
• Email: henrydao.bn@gmail.com kd1.binhnguyen@gmail.com
• Địa chỉ: Số 12 Tổ 15 Phố Hưng Phúc Phường Yên Sở, Hoàng Mai, Hà Nội

Liên hệ Bình Nguyên để được hỗ trợ lựa chọn thiết bị đo lưu lượng phù hợp với yêu cầu kỹ thuật của hệ thống.

14.THÔNG SỐ KỸ THUẬT ĐỒNG HỒ EROMAG

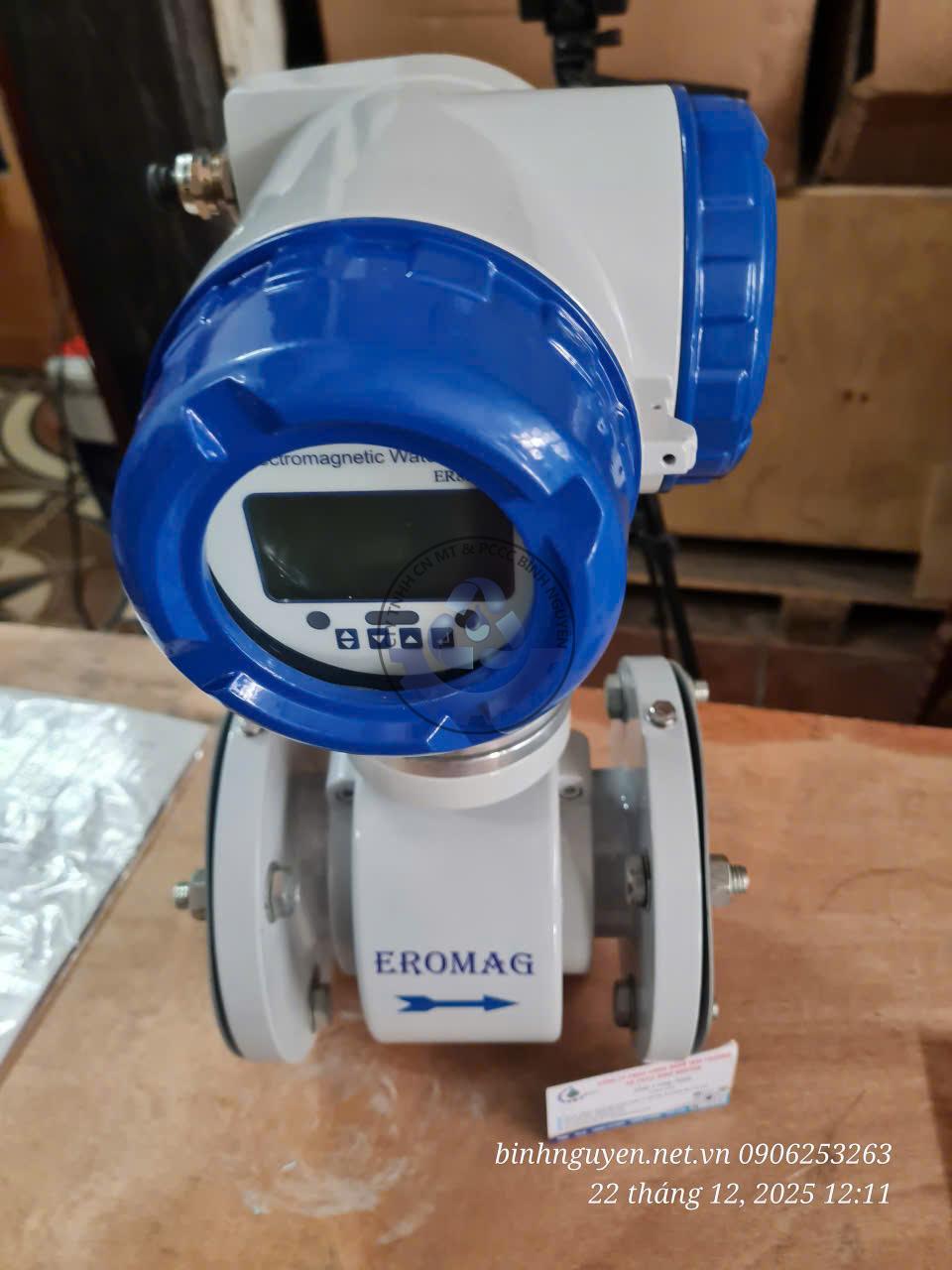

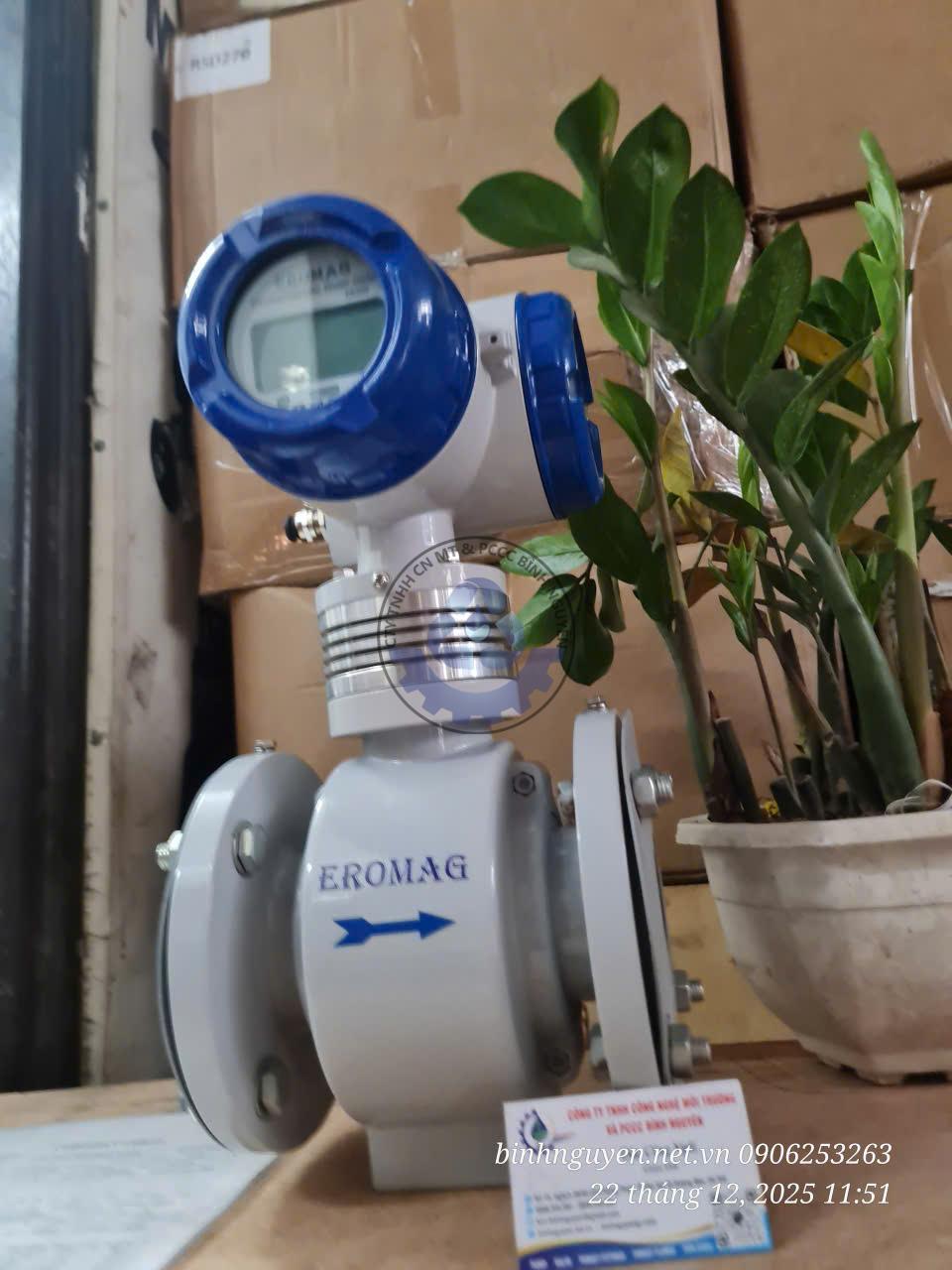

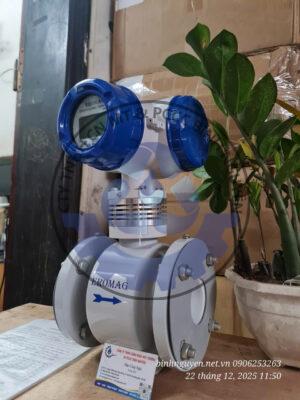

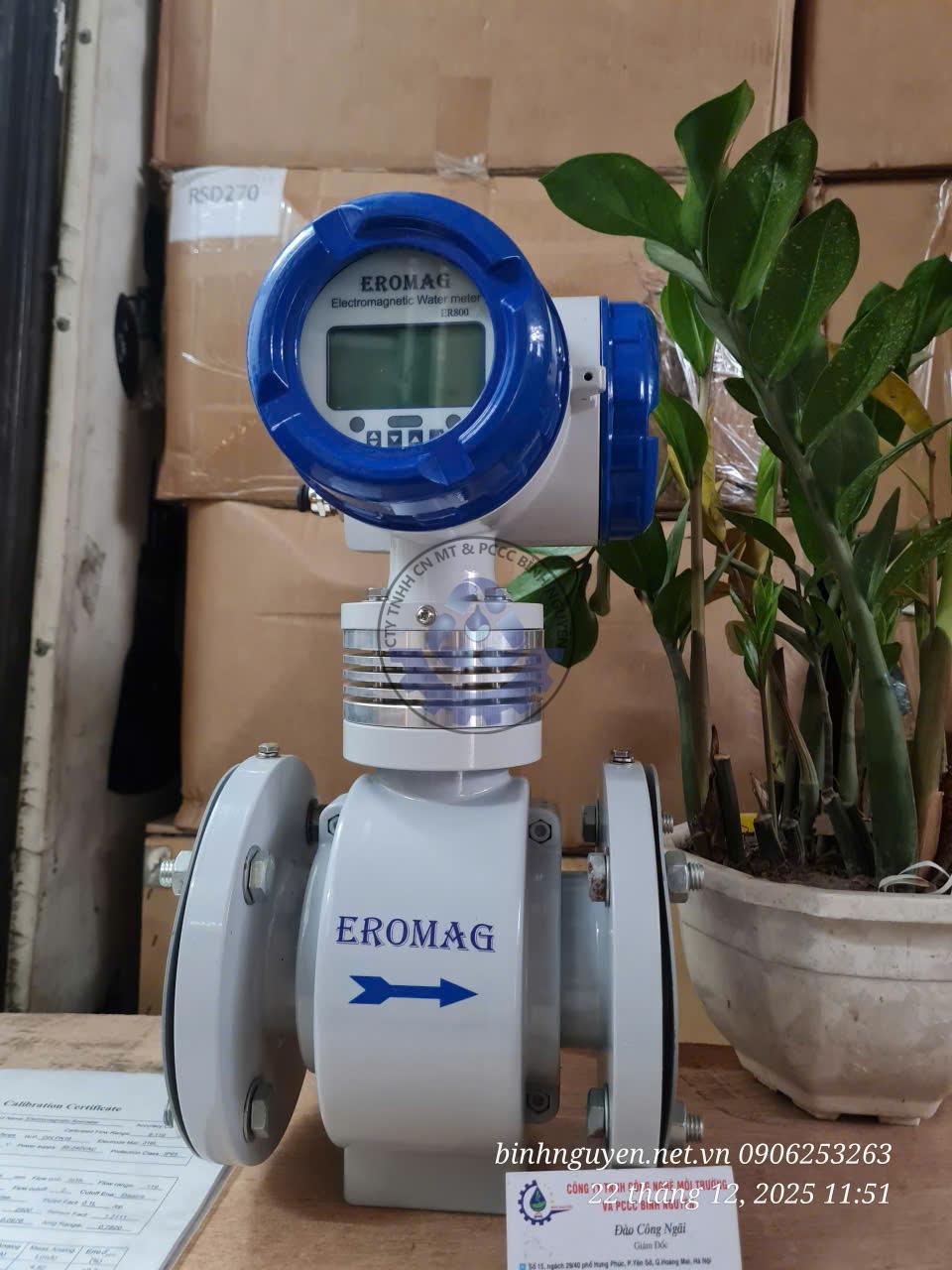

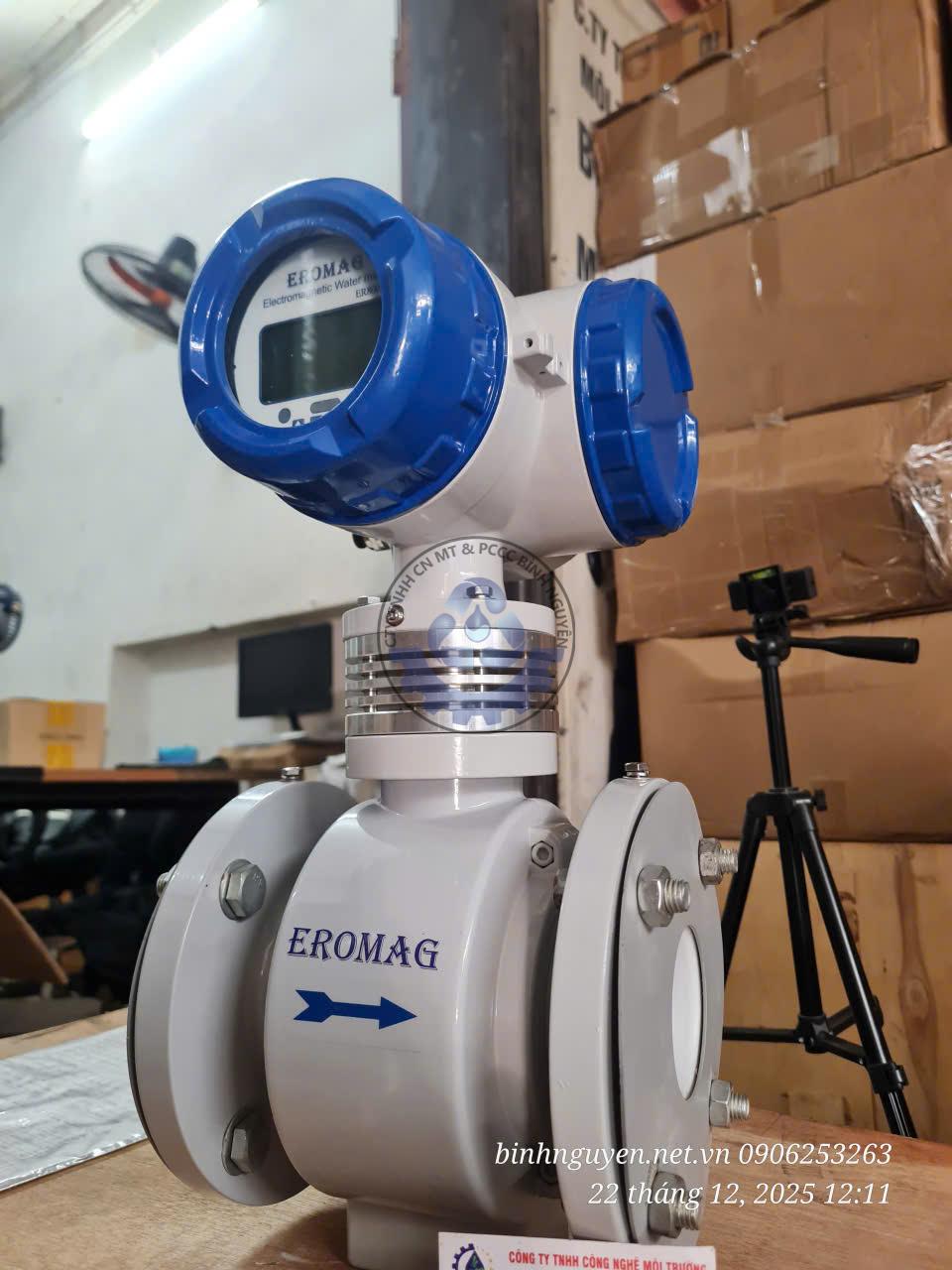

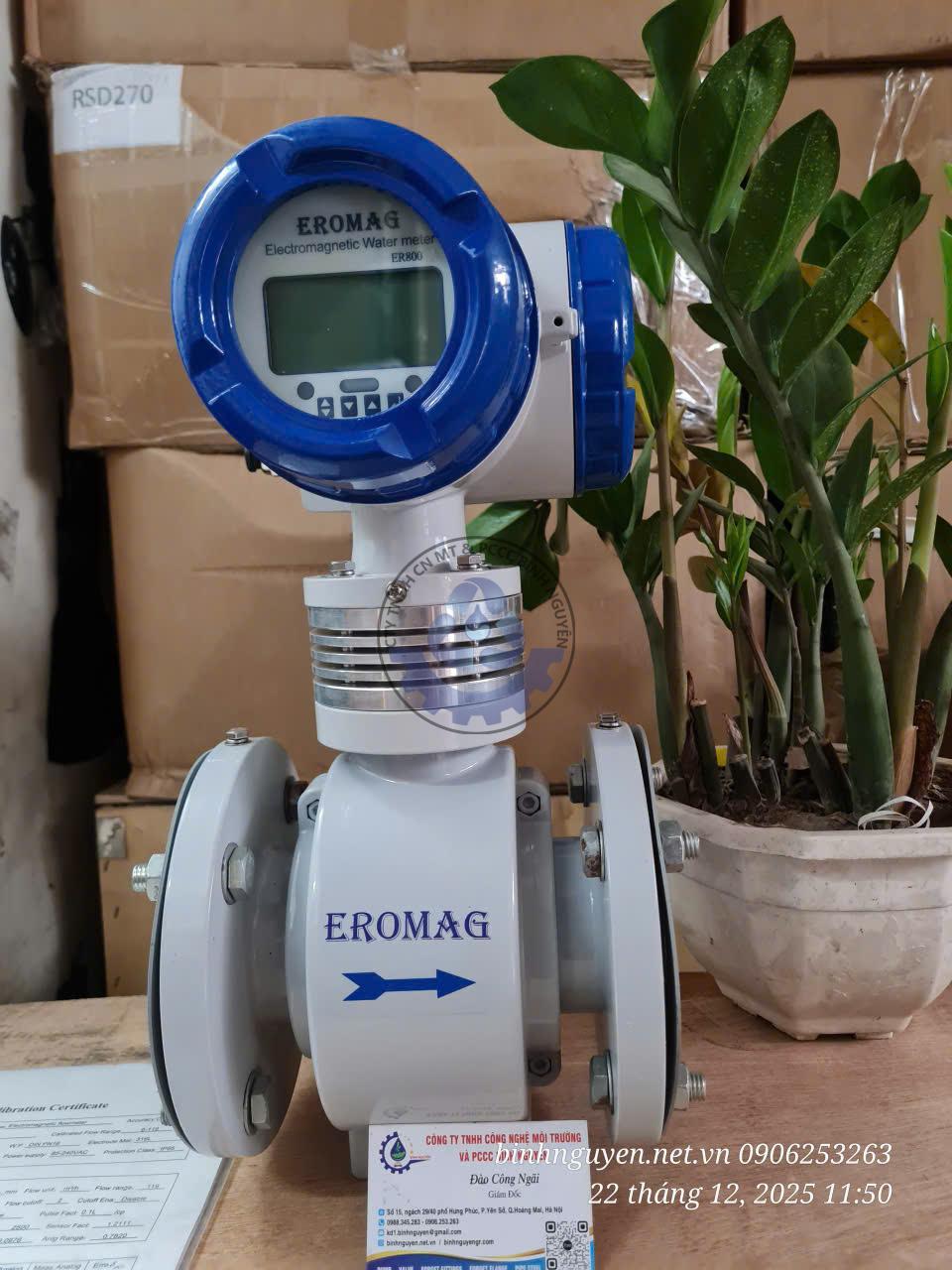

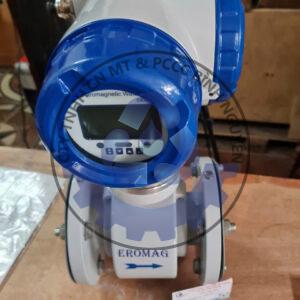

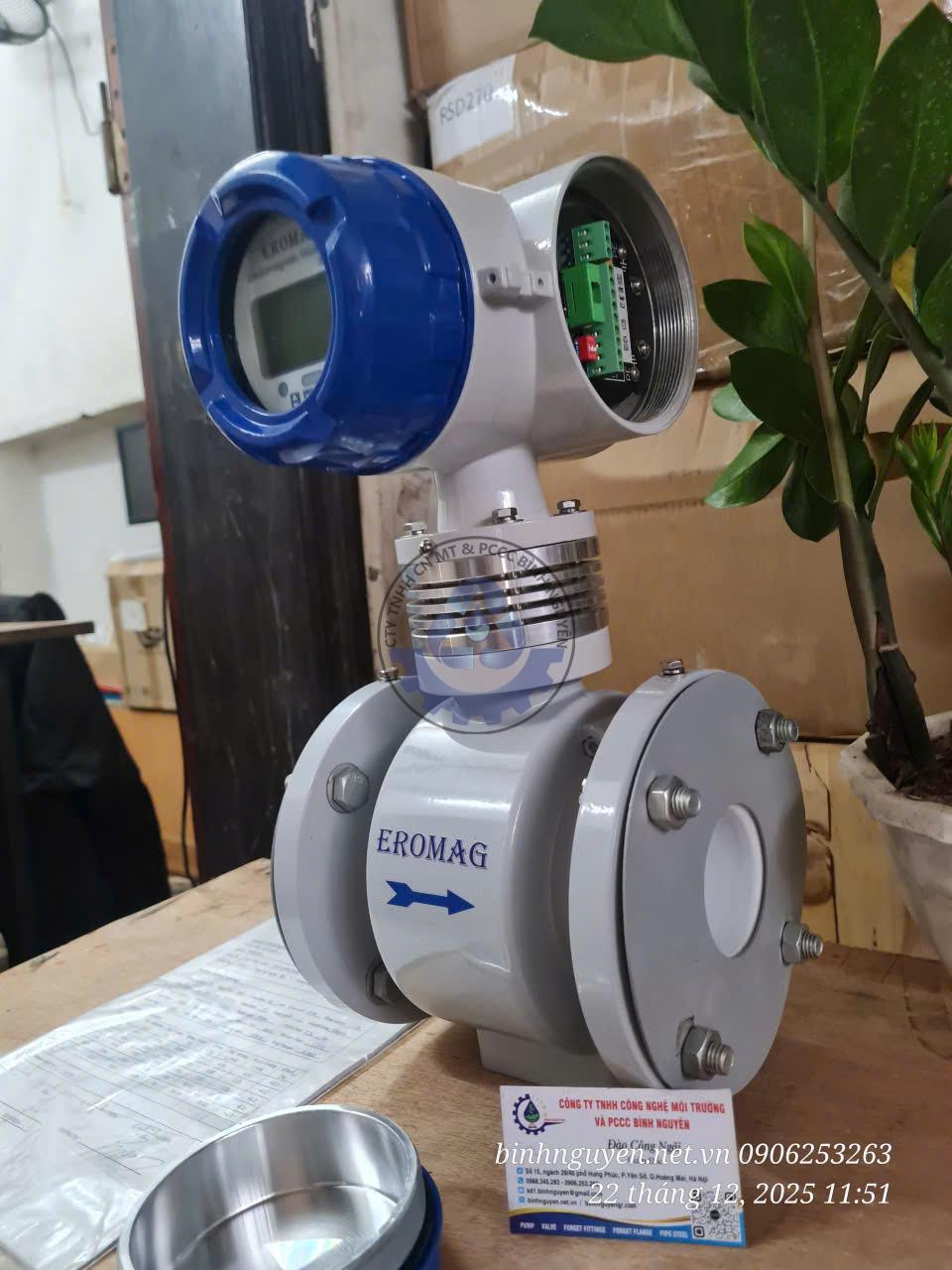

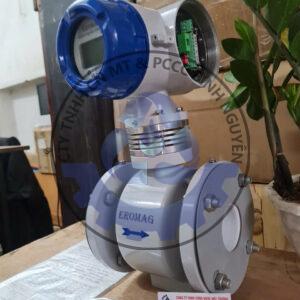

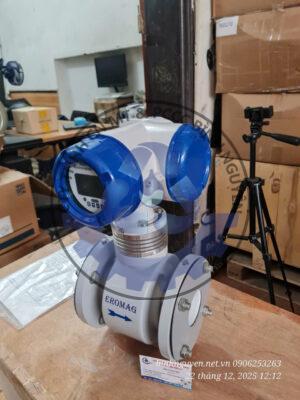

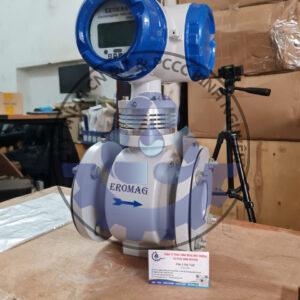

Đồng hồ đo lưu lượng nước thải EROMAG Kiểu Compact

* Model: ER800-80

*Lưu lượng : 160 m3/h

* Bộ đổi tín hiệu điện: S200

* Head: Nhôm đúc * Body: Carbon stell

* Tiêu chuẩn mặt bích:JIS10K

* Tiếm điểm điện: 316L, HC, Ti, Ta

* Điện áp: 220V(50Hz or 60Hz) / 24vDC

* Output: 4-20mA/ RS485/ Pulse

* Seat: PTFE/ PFA/ F46/ EPDM

* Nhiệt độ:-10 đến 150 °C

* Áp lực: PN16

* Tiêu chuẩn bảo vệ: IP67

* Môi trường làm việc: Nước, nước thải

15.Hình Ảnh hoặc Catalogue Đồng Hồ EROMAG

16. Câu hỏi thường gặp về đồng hồ EROMAG

Đồng hồ EROMAG đo được những loại chất lỏng nào?

Tùy theo model và vật liệu, đồng hồ điện từ có thể đo nước cấp, nước thải, nước tuần hoàn, dung dịch công nghiệp và một số loại bùn hoặc huyền phù dẫn điện. Cần xác nhận độ dẫn điện và tính tương thích của vật liệu trước khi sử dụng.

Đồng hồ EROMAG có đo được nước thải chứa cặn không?

Có thể phù hợp với một số loại nước thải chứa cặn nếu đáp ứng điều kiện kỹ thuật. Cần xem xét hàm lượng chất rắn, kích thước hạt, tính mài mòn, độ dẫn điện và cấu hình cảm biến.

Đồng hồ EROMAG có hiển thị tổng lưu lượng không?

Chức năng hiển thị tổng lưu lượng phụ thuộc vào bộ chuyển đổi và cấu hình của model. Cần xác nhận tính năng này trong catalogue sản phẩm.

Đồng hồ EROMAG có kết nối được với PLC hoặc SCADA không?

Nếu model được trang bị tín hiệu đầu ra hoặc giao thức truyền thông tương thích, thiết bị có thể được tích hợp vào hệ thống điều khiển và giám sát. Cần kiểm tra cấu hình thực tế trước khi thiết kế kết nối.

Có thể dùng đồng hồ EROMAG để đo hóa chất không?

Có thể xem xét đối với các hóa chất có độ dẫn điện phù hợp, nhưng phải kiểm tra kỹ tính tương thích của lớp lót, điện cực và giới hạn nhiệt độ, áp suất. Không phải tất cả hóa chất đều phù hợp với đồng hồ điện từ.

Cần cung cấp thông tin gì để chọn đúng đồng hồ EROMAG?

Các thông tin cơ bản gồm đường kính ống, lưu lượng nhỏ nhất và lớn nhất, loại chất lỏng, nhiệt độ, áp suất, điều kiện lắp đặt và yêu cầu tín hiệu đầu ra.

Kết luận

Đồng hồ đo lưu lượng điện từ EROMAG là giải pháp có thể được xem xét cho nhiều ứng dụng đo lường trong hệ thống nước cấp, nước thải và dây chuyền công nghiệp sử dụng chất lỏng dẫn điện phù hợp.

Việc lựa chọn đúng thiết bị cần dựa trên công nghệ đo, dải lưu lượng, đường kính ống, vật liệu tiếp xúc, điều kiện lắp đặt và yêu cầu quản lý dữ liệu. Khi được lựa chọn và lắp đặt đúng kỹ thuật, đồng hồ đo lưu lượng giúp doanh nghiệp nâng cao hiệu quả giám sát, quản lý lượng nước và kiểm soát hoạt động của hệ thống.

Bình Nguyên – Đồng hành cùng doanh nghiệp trong lựa chọn thiết bị đo lường và giải pháp môi trường công nghiệp.
