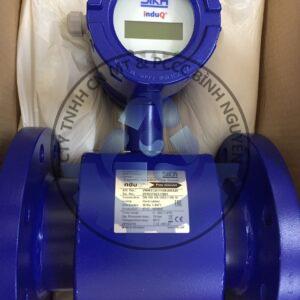

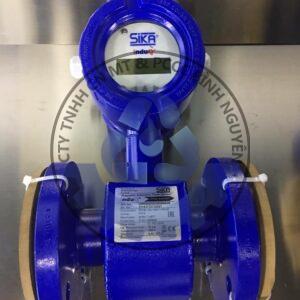

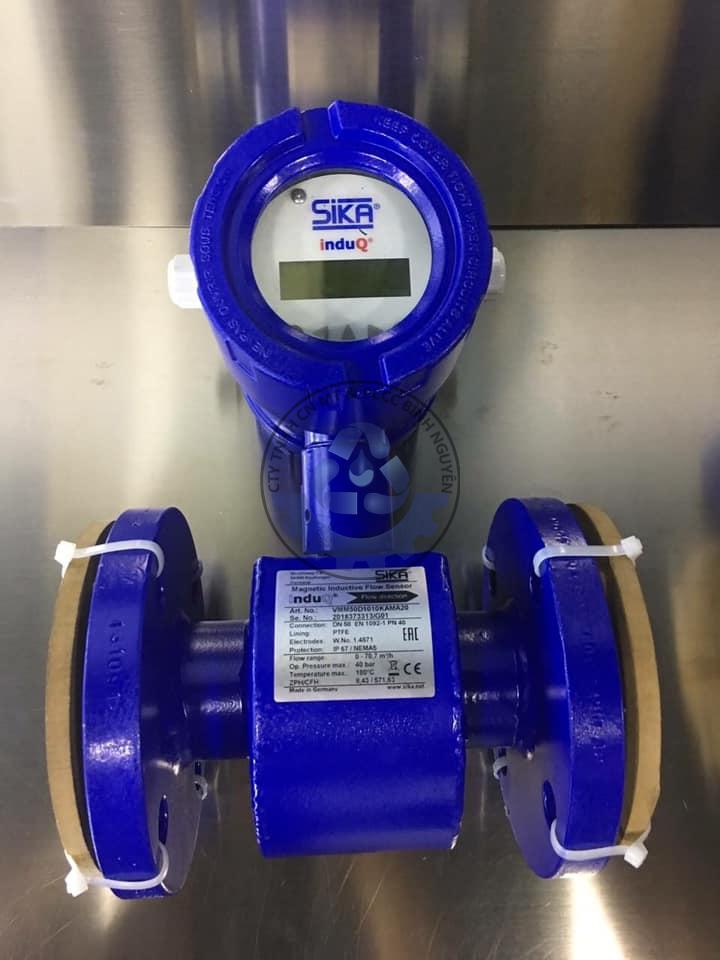

Đồng Hồ Đo Nước Thải SIKA DN50 Model VMM50D1020 KAMA20

1. TỔNG QUAN VỀ THƯƠNG HIỆU & SẢN PHẨM
2. Giới thiệu SIKA

SIKA — SIKA Meßtechnik GmbH — thành lập năm 1909, có trụ sở tại Kaufungen, Đức, là nhà sản xuất hàng đầu thế giới về thiết bị đo lưu lượng, nhiệt độ và áp suất. Với hơn 115 năm kinh nghiệm, SIKA luôn đi đầu trong công nghệ đo lường, được chứng nhận ISO 9001 và tuân thủ các tiêu chuẩn khắt khe châu Âu như MID, OIML, ATEX.

Dòng đồng hồ đo lưu lượng điện từ của SIKA mang tên thương hiệu induQ®, bao gồm các dòng chính:

-VMM / VMM.2: Dòng công nghiệp, kết nối mặt bích, kích thước DN15–DN200

-VMZ: Dòng kinh tế, thân nhựa, kết nối ren, phù hợp DN6–DN25, ứng dụng OEM & không gian hẹp

-VMB: Dòng tiêu chuẩn, đa dạng kích thước và vật liệu

2. Đặc điểm cốt lõi — Công nghệ điện từ

Khác hoàn toàn với đồng hồ cơ truyền thống (cánh quạt, tuabin), induQ® không có bất kỳ bộ phận chuyển động nào, hoạt động dựa trên nguyên lý cảm ứng điện từ Faraday — đo vận tốc dòng chảy thông qua điện thế sinh ra khi chất lỏng dẫn điện cắt qua từ trường.

→ Không hao mòn, không tổn thất áp suất, không cần bảo trì phức tạp — tuổi thọ trên 15–20 năm.

Hãng SIKA đã và đang được Công Ty TNHH Công Nghệ Môi Trường Và PCCC Bình Nguyên nhập khẩu và phân phối tại thị trường Việt Nam từ năm 2012,chất lượng và thương hiệu của đồng hồ đo nước hiệu SIKA đã khẳng định qua rất nhiều công trình và sự tin yêu của khách hàng.

1. NGUYÊN LÝ HOẠT ĐỘNG

Phương trình cơ bản:

U = B × L × v

• U = Điện thế cảm ứng (V)
• B = Cường độ từ trường (T)
• L = Khoảng cách giữa hai điện cực (m)
• v = Vận tốc trung bình dòng chảy (m/s)

→ Lưu lượng Q = v × Diện tích ống đo

Điều kiện tiên quyết: Lưu chất phải dẫn điện với độ dẫn điện tối thiểu ≥ 20 µS/cm — đáp ứng hầu hết nước sạch, nước thải, nước ngầm, dung dịch muối/axit yếu.

III. CẤU TẠO CHI TIẾT

1. Phần cảm biến — Thân đo

Bộ phận	Chất liệu & Đặc điểm	Chức năng
Thân ngoài	Thép carbon P265GH / Inox 304 / 316L — theo phiên bản	Chịu áp lực, bảo vệ cấu trúc bên trong
Lớp lót trong (Liner)	PTFE / FEP / EPDM / PFA — tùy môi chất	Cách điện, chống ăn mòn, không ảnh hưởng từ trường
Điện cực đo	Inox 1.4571 (316Ti) / 316L / Hastelloy-C / Bạch kim	Thu nhận tín hiệu điện thế, kháng ăn mòn cao
Cuộn dây từ	Dây đồng tráng men, bao bọc lớp cách điện	Tạo từ trường ổn định xuyên suốt ống đo

2. Phần chuyển đổi tín hiệu — Bộ xử lý

Mạch cấp nguồn cuộn dây	Tạo dòng ổn định tạo từ trường, giảm nhiễu nhiệt
Bộ khuếch đại tín hiệu thấp	Khuếch đại điện thế cực nhỏ (μV) từ điện cực, lọc nhiễu
Bộ vi xử lý	Tính toán lưu lượng tức thời, tích lũy tổng số, chẩn đoán lỗi
Màn hình LCD đa dòng	Hiển thị lưu lượng tức thời, tổng khối, hướng dòng, trạng thái, mã lỗi
Module giao tiếp	Tạo tín hiệu ra 4–20mA, xung, Modbus-RTU RS485

3. Kiểu thiết kế

• Liền thân: Bộ hiển thị gắn trực tiếp trên thân — gọn gàng, dễ lắp đặt
• Tách thân: Phần hiển thị đặt cách thân đo đến 100m — phù hợp hầm ngập, vị trí khó quan sát

1. THÔNG SỐ KỸ THUẬT ĐẦY ĐỦ

Magnetic inductive flow sensors

Maker: Sika (G7)

Origin: Germany

Model: VMM50D1020 KAMA20

Material lining: hard rubber

Process Connection: EN1092-1

Material process connection: Steel

Electrode material: Hastelloy C

Earthing electrode: with earthing electrode

Version: compact Analog output: 4…20mA / pulse / RS485

Cable gland: Cable gland

Thông số	Dòng VMZ (Kinh tế)	Dòng VMM / VMM.2 (Công nghiệp)
Kích thước DN	DN6 → DN25	DN15 → DN200 (đến DN400 theo yêu cầu)
Độ chính xác	±0,3% ÷ ±0,7% giá trị đo	±0,2% ÷ ±0,5% giá trị đo
Độ lặp lại	≤ 0,2%	≤ 0,1%
Độ dẫn điện tối thiểu	≥ 20 µS/cm	≥ 20 µS/cm
Nhiệt độ môi chất	-10°C → +60°C	-20°C → +60°C (chuẩn); đến +120°C (đặc biệt)
Nhiệt độ môi trường	+5°C → +60°C	-25°C → +70°C
Áp lực làm việc	PN10 (10 bar tại 20°C)	PN16 / PN25 / PN40
Kết nối	Ren G½” → G1″	Mặt bích DIN PN16/25, JIS 10K, ANSI 150/300
Cấp bảo vệ	IP65	IP65 / IP67 / IP68
Nguồn cấp	DC 24V	AC 220V / AC 110V / DC 24V / DC 12V
Tín hiệu ra	Xung, 4–20mA	4–20mA, tần số, xung, Modbus RS485
Thời gian phản hồi	< 100 ms	< 200 ms (cấu hình được)
Chứng nhận	CE	CE, MID, OIML, ATEX tùy chọn
Bảo hành	12 tháng	18–24 tháng theo điều kiện



1. ƯU ĐIỂM VƯỢT TRỘI-NHƯỢC ĐIỂM

Về hiệu năng đo lường

• Đo chính xác ngay lưu lượng rất nhỏ: Phát hiện được vận tốc từ 0,01 m/s — giảm thất thoát nước rõ rệt so với đồng hồ cơ (chỉ bắt đầu đo từ 0,3–0,5 m/s)
• Không phụ thuộc tính chất lưu: Độ chính xác không đổi khi độ nhớt, nhiệt độ, áp suất thay đổi
• Đo được cả hai chiều: Tích hợp cảm biến hướng dòng — phát hiện trào ngược, ngăn ngừa mất chỉ số
• Không tổn thất áp suất: Ống đo thẳng trơn cùng đường kính ống — tiết kiệm điện năng bơm từ 5–15%

Về độ bền & vận hành

• Không có bộ phận chuyển động → không hao mòn — chi phí vận hành thấp nhất trong vòng đời
• Lớp lót chống dính bẩn: PTFE/FEP không bám cặn, không giảm tiết diện theo thời gian
• Chống nhiễu điện từ cao: Thiết kế mạch lọc đa cấp — ổn định ngay tại trạm biến áp, nhà máy hàn
• Chẩn đoán tự động: Thông báo lỗi rõ ràng — mất tín hiệu, quá giới hạn, cặn bám, điện cực bẩn

Về tích hợp quản lý hiện đại

• Giao tiếp mở chuẩn Modbus-RTU — dễ kết nối hệ thống SCADA, PLC, phần mềm quản lý nước
• Tổng đếm không giới hạn: Bộ đếm 12 chữ số — không tràn số trong hàng chục năm
• Cấu hình linh hoạt: Đơn vị hiển thị, hệ số xung, ngưỡng cảnh báo — điều chỉnh tại hiện trường

1. PHẠM VI ỨNG DỤNG

Lĩnh vực	Môi trường đo	Lý do chọn SIKA
Cấp nước sạch thành phố, khu đô thị	Nước máy, nước ngầm đã xử lý	Đo chính xác lưu lượng nhỏ đêm, giảm thất thoát thương mại
Xử lý nước thải	Nước thải sinh hoạt, công nghiệp có cặn	Không tắc nghẽn; lót EPDM/PTFE chống ăn mòn hóa chất
Công nghiệp thực phẩm & đồ uống	Nước tinh khiết, nước khoáng, nước đường	Lót PFA tương thích FDA; điện cực 316L đánh bóng — không bám dính
Hóa chất nhẹ	Dung dịch axit, kiềm, muối nồng độ thấp	Lớp lót & điện cực chọn theo môi chất — an toàn, bền bỉ
Khoáng sản & xi măng	Nước có chứa hạt rắn, bùn	Điện cực đặc biệt — chịu mài mòn, không bị hỏng do va đập hạt
Năng lượng & nhà máy	Nước làm mát, nước cấp nồi hơi	Ổn định liên tục 24/7; tín hiệu truyền xa trung tâm điều khiển
Hệ thống HVAC tòa nhà	Nước tuần hoàn điều hòa, nước sưởi	Kích thước nhỏ, lắp đặt đơn giản, quản lý năng lượng tự động

VII. HƯỚNG DẪN LẮP ĐẶT & VẬN HÀNH

1. Vị trí lắp đặt

Yêu cầu	Quy tắc
Đoạn ống thẳng trước/sau	Tối thiểu 5×D trước, 3×D sau (nếu có khúc cua, van giảm áp → tăng lên 10×D)
Chiều lắp	Ưu tiên phương ngang, điện cực nằm ngang — tránh bọt khí tập trung trên điện cực
Đảm bảo ống luôn đầy	Lắp ở vị trí thấp hơn đường ống, lắp van khóa ở trên — không để có không khí trong ống đo
Tránh nhiễu	Cách máy biến áp, động cơ lớn, đường dây cao áp tối thiểu 1m
Tiếp đất	Kết nối dây tiếp đất theo đúng hướng dẫn — giảm nhiễu điện từ

2. Bảo trì định kỳ

• Hằng tháng: Kiểm tra chỉ số ổn định, không có thông báo lỗi
• 6 tháng/lần: Kiểm tra rò rỉ tại mặt bích, siết lại bulong nếu cần
• Hiệu chuẩn định kỳ: Mỗi 2–3 năm/lần theo quy định đo lường Việt Nam
• Khi có cảnh báo bẩn: Tháo làm sạch điện cực

3. Lỗi thường gặp & cách xử lý

Triệu chứng	Nguyên nhân chính	Cách khắc phục
Chỉ số nhảy liên tục	Ống không đầy nước / có bọt khí	Thay đổi vị trí lắp, lắp van thoát khí
Giá trị luôn bằng không	Điện cực bẩn / cáp tín hiệu đứt	Làm sạch điện cực, kiểm tra kết nối cáp
Sai số tăng dần	Lòng ống bám cặn bẩn	Vệ sinh lớp lót trong, kiểm tra chất lượng nước
Mất tín hiệu truyền xa	Cáp RS485 nhiễu / nối sai cực	Kiểm tra chuẩn đấu dây, dùng cáp chắn sóng

✅ Ưu điểm

1. Chất lượng & Xuất xứ đáng tin cậy

• Sản xuất tại Đức, thương hiệu uy tín trên thế giới về thiết bị đo lường
• Chế tạo từ vật liệu cao cấp: thép không gỉ (INOX), gang dẻo, vật liệu chống ăn mòn → độ bền cao, phù hợp môi trường khắc nghiệt

2. Độ chính xác cao & Ổn định

• Dòng điện từ (VMM/GAMA): Sai số thấp, không bị ảnh hưởng bởi nhiệt độ, áp suất, độ nhớt nước
• Không có bộ phận cơ khí chuyển động → không hao mòn, không kẹt do tạp chất
• Dải đo rộng: DN 15 → DN 800, tốc độ dòng chảy lên đến 10 m/s

3. Không gây tổn thất áp suất & dễ lắp đặt

• Đường kính trong bằng kích thước ống → không cản trở dòng chảy, không giảm áp suất
• Lắp đặt linh hoạt: có thể đặt ngang, dọc hoặc nghiêng; thiết kế nhỏ gọn hoặc mặt bích tùy chọn
• Màn hình hiển thị rõ ràng, có pin dự phòng → vẫn lưu dữ liệu khi mất điện

4. Đa ứng dụng & Bền bỉ

• Đo nước sạch, nước thải, hóa chất, thực phẩm, nước làm mát…
• Chống ăn mòn tốt → phù hợp ngành hóa chất, xử lý nước thải
• Ít bảo trì, tuổi thọ dài so với đồng hồ cơ truyền thống

5. Tính năng hiện đại

• Tín hiệu đầu ra điện tử → hỗ trợ đọc từ xa, tự động hóa hệ thống
• Cấp nguồn linh hoạt: AC/DC, pin dự phòng EEPROM bảo vệ dữ liệu

❌ Nhược điểm

1. Giá thành cao

• Chi phí đầu tư cao hơn nhiều so với đồng hồ cơ thông thường (2–5 lần tùy loại)
• Chi phí sửa chữa, thay thế bộ phận cũng cao hơn

2. Yêu cầu chất lỏng dẫn điện (dòng điện từ)

• Chỉ đo được chất lỏng dẫn điện → không dùng cho nước siêu tinh khiết, dầu, dung môi không phân cực
• Cần lưu ý khi chọn ứng dụng nước đặc biệt

3. Cần nguồn điện

• Phụ thuộc nguồn cấp hoặc pin; nếu hỏng bộ điện tử sẽ ngừng hiển thị
• Cần bảo vệ tốt khỏi ẩm, nước xâm nhập vào bộ điện tử

4. Bảo hành & Dịch vụ sau bán hàng tại Việt Nam

• Phụ thuộc nhà phân phối chính hãng → không dễ tìm trung tâm sửa chữa tại địa phương
• Linh kiện thay thế phải nhập → thời gian chờ dài nếu hỏng hóc

5. Yêu cầu lắp đặt chuẩn

• Cần đoạn ống thẳng trước/sau đồng hồ để chính xác → tốn không gian lắp đặt
• Dễ bị nhiễu nếu đặt gần thiết bị điện mạnh, từ trường lớn

📋 Tóm tắt & Lời khuyên

Tiêu chí	Đánh giá
Chất lượng	⭐⭐⭐⭐⭐ Xuất xứ Đức, rất bền
Độ chính xác	⭐⭐⭐⭐⭐ Rất cao, ổn định
Giá thành	⭐⭐ Cao hơn trung bình
Bảo trì	⭐⭐⭐⭐ Ít cần bảo dưỡng
Phù hợp	Công nghiệp, nhà máy, hệ thống lớn, nước thải
Không phù hợp	Hộ gia đình bình dân, nước không dẫn điện, ngân sách hạn chế

Lời khuyên:

-Nếu dùng cho công nghiệp, hệ thống lớn, yêu cầu chính xác cao → SIKA là lựa chọn tuyệt vời, tiết kiệm về dài hạn.

-Nếu cho hộ gia đình → có thể chọn đồng hồ cơ hoặc thương hiệu khác giá mềm hơn đủ dùng.

-Luôn mua từ nhà phân phối chính hãng để có giấy chứng nhận, bảo hành và hỗ trợ kỹ thuật.

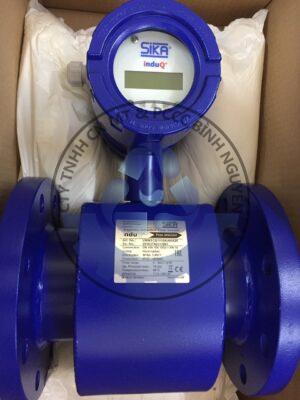

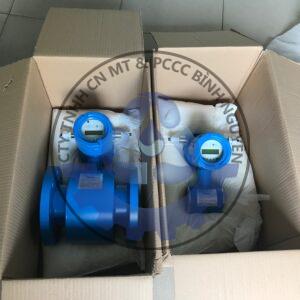

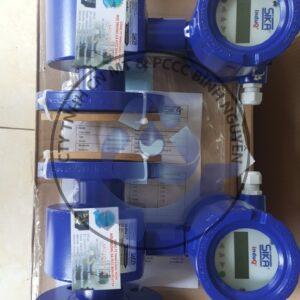

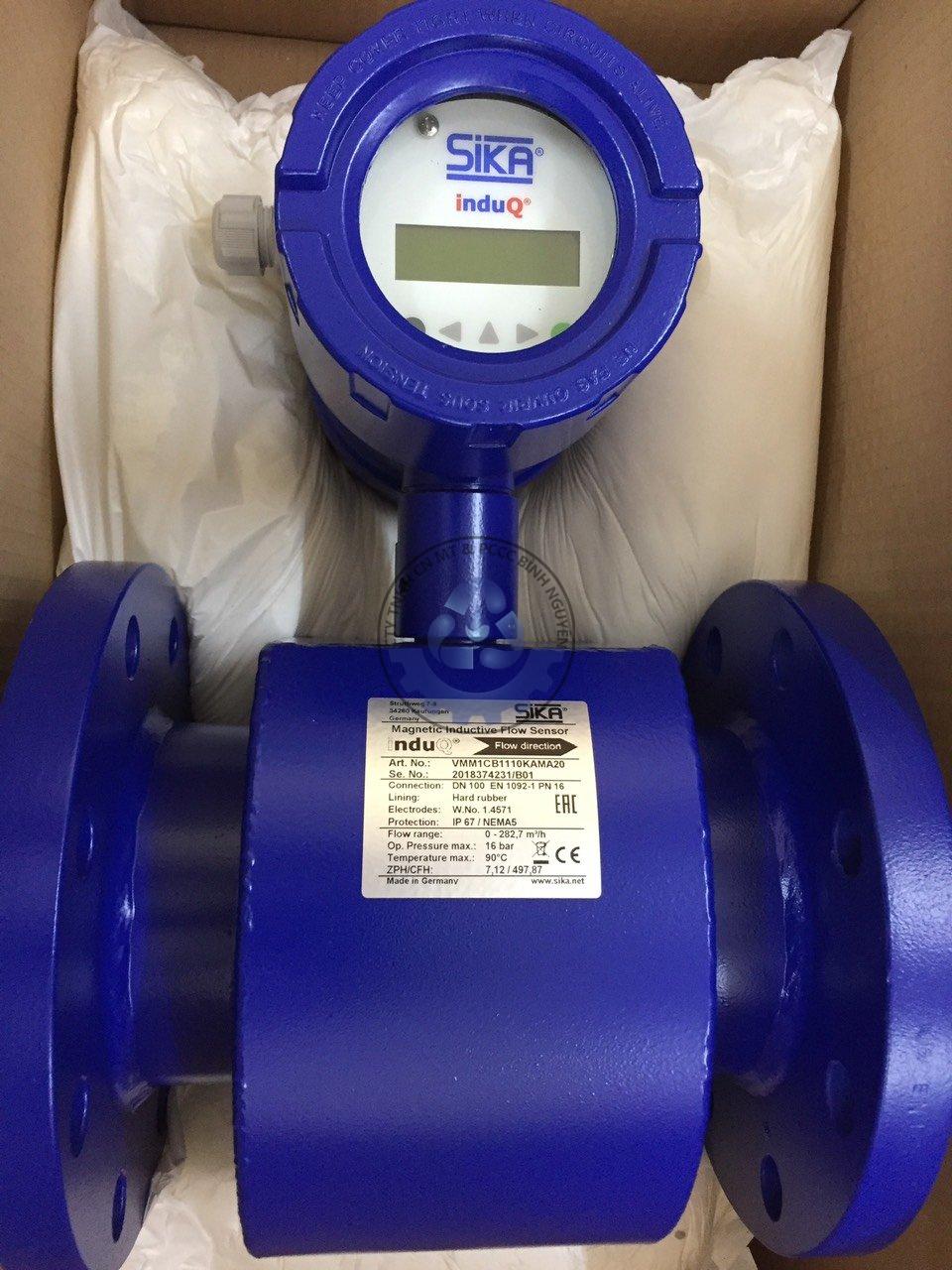

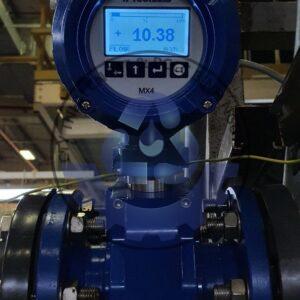

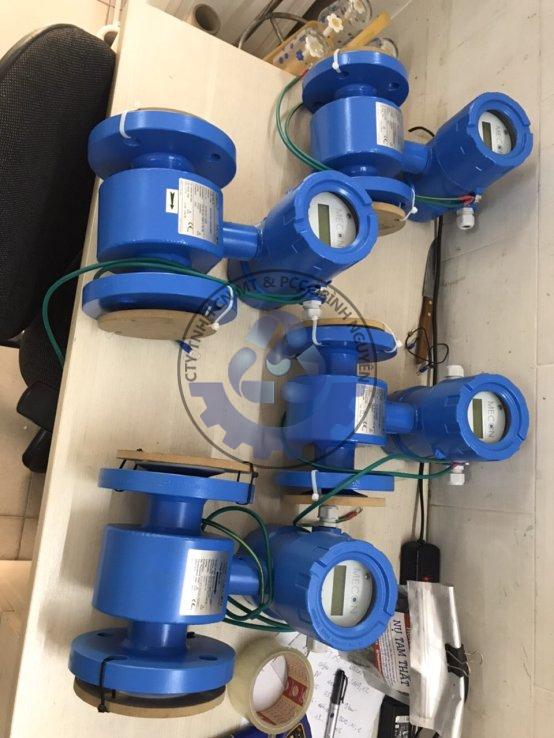

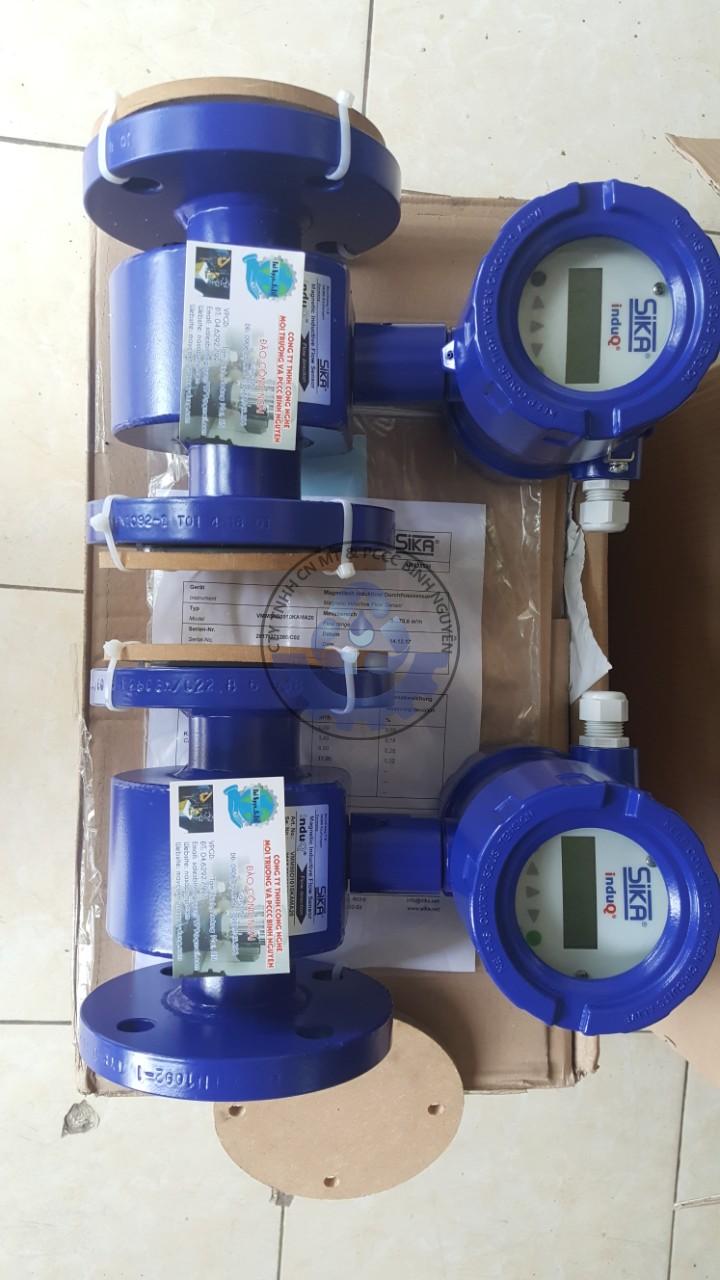

VIII. HÌNH ẢNH HOẶC CATALOGUE

1. SO SÁNH VỚI CÁC DÒNG SẢN PHẨM KHÁC

Tiêu chí	SIKA induQ®	Đồng hồ cơ	Thương hiệu khác (Trung Quốc/Đài Loan)
Độ chính xác	±0,2–0,5%	±2–5%	±0,5–1,5%
Đo lưu lượng nhỏ	Rất tốt (0,01 m/s)	Không đo được	Khá
Tuổi thọ dự kiến	15–20 năm	5–8 năm	8–12 năm
Bảo hành chính hãng	18–24 tháng	12 tháng	12 tháng
Phụ tùng tại Việt Nam	Có đại lý chính	Rất sẵn	Khó tìm
Giá đầu tư	Cao hơn 2–3 lần	Thấp nhất	Trung bình
Chi phí vận hành dài hạn	Thấp nhất	Trung bình	Trung bình
