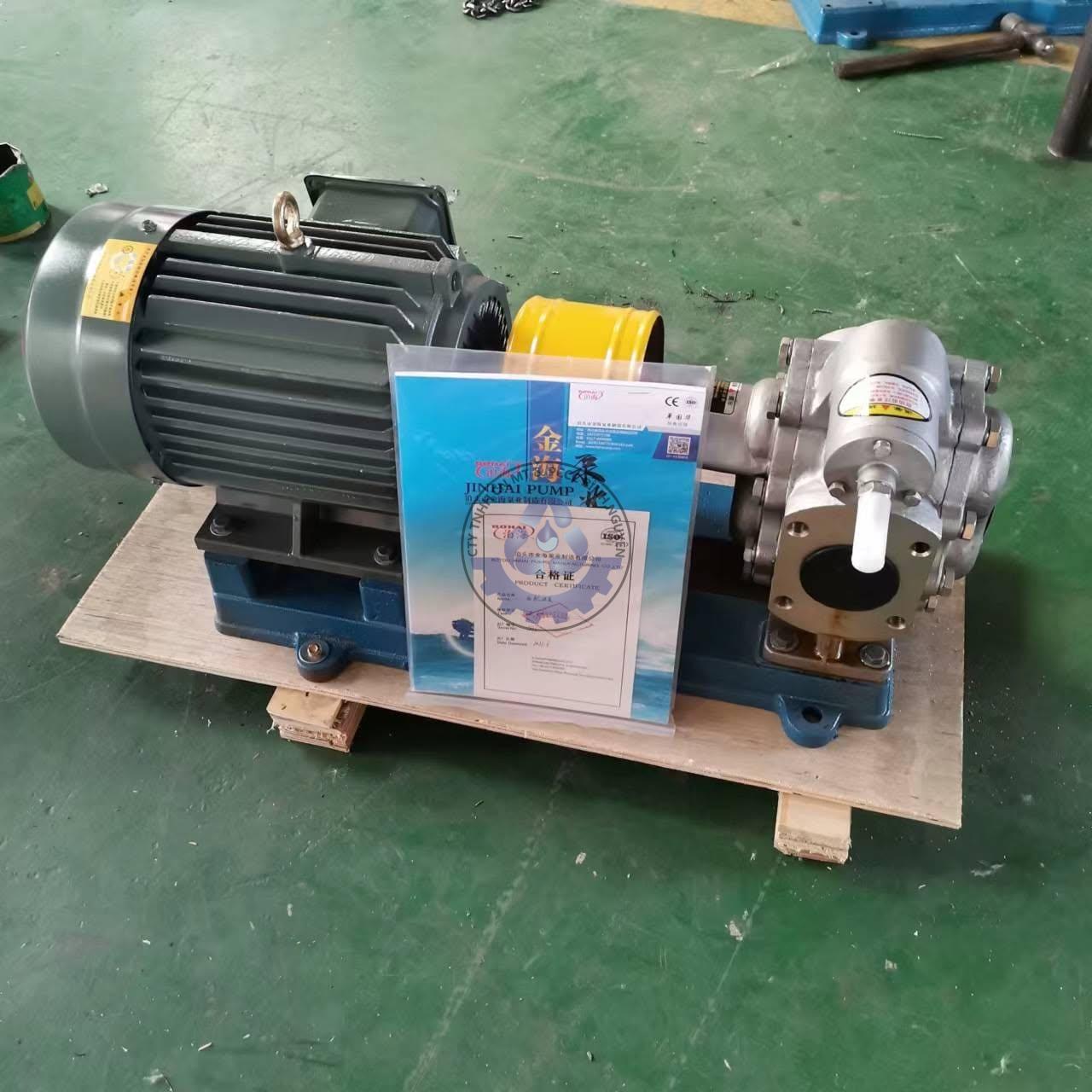

Máy Bơm Bánh Răng HEBEI HENGSHENG Model KCB-960

I-MÔ TẢ CHUNG

Máy bơm bánh răng (Gear Pump) là loại bơm thể tích sử dụng các bánh răng quay để hút và đẩy chất lỏng. Đây là dòng bơm phổ biến trong công nghiệp, đặc biệt phù hợp với chất lỏng có độ nhớt từ trung bình đến cao.

Công Ty TNHH Công Nghệ Môi Trường Và PCCC Bình Nguyên tự hào là đơn vị nhập khẩu và phân phối máy bơm bánh răng phục vụ đa dạng nhu cầu trong các lĩnh vực công nghiệp, hóa chất, dầu khí, thực phẩm, xử lý chất lỏng và các hệ thống sản xuất chuyên dụng.

Với đặc điểm kết cấu chắc chắn, khả năng tạo áp ổn định và đặc biệt phù hợp với các loại chất lỏng có độ nhớt cao, máy bơm bánh răng là một trong những giải pháp được sử dụng rộng rãi trong các dây chuyền công nghiệp hiện nay.

1. Nguyên lý hoạt động

Thông thường bơm có hai bánh răng ăn khớp:

• Bánh răng chủ động được nối với trục và motor.
• Bánh răng bị động quay theo.
• Khi bánh răng quay, khoảng trống giữa các răng tạo ra vùng áp suất thấp ở phía hút, kéo chất lỏng vào.
• Chất lỏng được giữ trong các khoang giữa răng và thành buồng bơm, di chuyển quanh thành bơm.
• Khi hai bánh răng ăn khớp ở phía xả, chất lỏng bị đẩy ra ngoài với áp suất cao.

2. Cấu tạo cơ bản

Một máy bơm bánh răng thường gồm:

3. Bơm bánh răng dùng để bơm gì?

Ưu điểm lớn của bơm bánh răng là xử lý tốt chất lỏng nhớt. Ví dụ:

• Dầu nhớt, dầu thủy lực
• Dầu diesel, dầu nhiên liệu
• Dầu FO
• Dầu thực vật
• Nhựa, keo
• Mật ong, siro
• Một số hóa chất có độ nhớt cao
• Chất lỏng trong dây chuyền sản xuất

4. Ưu điểm

Bơm bánh răng có một số ưu điểm nổi bật:

• Kết cấu tương đối đơn giản.
• Kích thước nhỏ gọn.
• Lưu lượng tương đối ổn định.
• Có khả năng tạo áp suất cao.
• Rất phù hợp với chất lỏng có độ nhớt cao.
• Có thể sử dụng trong các hệ thống định lượng hoặc cấp liệu.
• Bảo trì tương đối thuận tiện.

5. Nhược điểm

• Không phù hợp với chất lỏng chứa nhiều hạt rắn hoặc tạp chất cứng, vì có thể làm mòn bánh răng.
• Không phải lựa chọn tối ưu cho chất lỏng có độ nhớt quá thấp trong một số ứng dụng.
• Có thể phát sinh tiếng ồn tùy thiết kế.
• Không nên để bơm chạy khô.
• Khi đường xả bị khóa, áp suất có thể tăng rất nhanh → cần van an toàn/van bypass phù hợp.

6. Có hai loại chính

Bơm bánh răng ngoài (External Gear Pump):
Hai bánh răng nằm cạnh nhau và ăn khớp bên ngoài. Loại này phổ biến trong các hệ thống dầu, thủy lực và công nghiệp.

Bơm bánh răng trong (Internal Gear Pump):
Một bánh răng nằm bên trong bánh răng còn lại, thường kết hợp với bộ phận dạng lưỡi liềm. Loại này đặc biệt phù hợp với chất lỏng có độ nhớt cao và yêu cầu dòng chảy êm hơn.

II-MÔ TẢ CHI TIẾT

Bơm bánh răng ăn khớp

Hiệu: Hebei Hengsheng (Thương hiệu nổi tiếng số 1 Trung Quốc)

Model: KCB-960

Lưu lượng: 58 m3/h

Áp lực: 2.8 bar

Vật liệu: Gang

Cổng kết nối: 4 inch

Nhà máy sản xuất: China

Công suất:22kw-4-1450rpm/3 pha -380V

Xuất xứ : Trung Quốc

III-ỨNG DỤNG CỦA BƠM BÁNH RĂNG

Ứng dụng của máy bơm bánh răng

Máy bơm bánh răng được ứng dụng trong nhiều ngành công nghiệp như:

Công nghiệp dầu và nhiên liệu

• Bơm dầu
• Cấp dầu cho hệ thống
• Chuyển dầu nhiên liệu
• Tuần hoàn dầu

Công nghiệp hóa chất

• Chuyển các loại hóa chất phù hợp
• Cấp hóa chất cho dây chuyền
• Vận chuyển chất lỏng có độ nhớt cao

Công nghiệp sản xuất

• Cấp nguyên liệu
• Bơm keo và nhựa
• Cấp dầu bôi trơn
• Hệ thống tuần hoàn chất lỏng

Ngành thực phẩm

• Bơm siro
• Dầu thực vật
• Mật ong
• Một số loại chất lỏng thực phẩm có độ nhớt cao

Việc sử dụng trong ngành thực phẩm cần lựa chọn đúng vật liệu tiếp xúc chất lỏng, tiêu chuẩn vệ sinh và cấu hình bơm theo yêu cầu của từng dây chuyền.

Lựa chọn đúng bơm – Tối ưu hiệu quả vận hành

CÁCH LỰA CHỌN BƠM BÁNH RĂNG – LÀM SAO ĐỂ CHỌN BƠM BÁNH RĂNG ĐÚNG CÁCH?

Việc lựa chọn đúng máy bơm bánh răng có vai trò quan trọng trong việc đảm bảo hệ thống vận hành ổn định, đạt đúng lưu lượng và áp suất yêu cầu, đồng thời hạn chế tiêu hao năng lượng và chi phí bảo trì.

Tuy nhiên, không phải cứ chọn bơm có công suất lớn hoặc đường kính cửa hút – cửa xả lớn là phù hợp. Để lựa chọn được một chiếc bơm bánh răng đúng với ứng dụng, cần xem xét đồng thời nhiều yếu tố như lưu lượng, áp suất, độ nhớt, nhiệt độ, tính chất chất lỏng, vật liệu chế tạo và điều kiện vận hành.

1. Xác định loại chất lỏng cần bơm

Đây là yếu tố đầu tiên và quan trọng nhất.

Cần xác định chính xác chất lỏng mà bơm sẽ vận chuyển, chẳng hạn:

• Dầu nhớt
• Dầu thủy lực
• Dầu diesel, dầu nhiên liệu
• Dầu thực vật
• Hóa chất
• Keo, nhựa
• Mực in
• Siro, mật ong
• Các chất lỏng có độ nhớt cao

Mỗi loại chất lỏng có đặc tính khác nhau về độ nhớt, nhiệt độ, tính ăn mòn và khả năng tương thích vật liệu. Vì vậy, cùng một model bơm nhưng có thể cần lựa chọn vật liệu bánh răng, thân bơm và phớt khác nhau.

2. Xác định lưu lượng cần thiết

Lưu lượng là lượng chất lỏng mà bơm cần vận chuyển trong một đơn vị thời gian, thường được tính bằng:

L/phút, m³/h hoặc L/h.

Ví dụ, nếu dây chuyền yêu cầu 6 m³/h thì cần lựa chọn bơm có khả năng đáp ứng lưu lượng này tại điểm làm việc thực tế, thay vì chỉ nhìn vào lưu lượng danh nghĩa của bơm.

Đối với bơm bánh răng, lưu lượng còn phụ thuộc vào:

• Dung tích dịch chuyển của bơm
• Tốc độ quay
• Độ nhớt chất lỏng
• Áp suất làm việc
• Độ trượt nội bộ của bơm

Do đó, khi lựa chọn model cần xem xét đường đặc tính và điều kiện vận hành thực tế.

3. Xác định áp suất làm việc

Bên cạnh lưu lượng, áp suất là thông số đặc biệt quan trọng.

Cần xác định:

• Áp suất yêu cầu tại đầu ra
• Chiều dài đường ống
• Đường kính đường ống
• Độ cao cần đẩy
• Tổn thất áp suất trên đường ống
• Các van, bộ lọc và thiết bị trên hệ thống

Không nên chọn bơm chỉ dựa vào áp suất tối đa. Bơm phải được lựa chọn để hoạt động ổn định tại điểm làm việc thực tế.

Đặc biệt, hệ thống sử dụng bơm bánh răng cần có phương án bảo vệ quá áp, chẳng hạn van an toàn hoặc van bypass phù hợp, bởi đây là dòng bơm thể tích và áp suất có thể tăng nhanh khi đường xả bị hạn chế.

4. Xác định độ nhớt của chất lỏng

Đây là một trong những yếu tố khiến bơm bánh răng trở thành lựa chọn phù hợp cho nhiều ứng dụng công nghiệp.

Ví dụ:

• Dầu loãng → yêu cầu lựa chọn bơm và khe hở phù hợp.
• Dầu nhớt → bơm bánh răng thường hoạt động hiệu quả.
• Keo, nhựa hoặc chất lỏng rất nhớt → cần xem xét kỹ tốc độ quay, công suất motor và vật liệu bơm.

Độ nhớt càng cao, yêu cầu đối với công suất truyền động và điều kiện hút càng lớn.

Vì vậy, khi tư vấn bơm bánh răng, khách hàng nên cung cấp độ nhớt của chất lỏng, thường tính bằng cP hoặc mPa·s.

5. Xác định nhiệt độ chất lỏng

Nhiệt độ cũng ảnh hưởng trực tiếp đến khả năng vận hành của bơm.

Khi nhiệt độ thay đổi, độ nhớt của chất lỏng có thể thay đổi theo. Đồng thời, nhiệt độ cao có thể ảnh hưởng đến:

• Phớt cơ khí
• Gioăng làm kín
• Vật liệu bánh răng
• Thân bơm
• Dầu bôi trơn
• Tuổi thọ thiết bị

Vì vậy cần xác định nhiệt độ làm việc bình thường và nhiệt độ tối đa trước khi lựa chọn model.

6. Lựa chọn vật liệu thân bơm và bánh răng

Tùy môi trường sử dụng, có thể lựa chọn các vật liệu khác nhau như:

• Gang
• Thép
• Inox
• Các vật liệu kỹ thuật chuyên dụng

Đối với môi trường có tính ăn mòn hoặc yêu cầu cao về vệ sinh, cần đặc biệt chú ý đến vật liệu tiếp xúc trực tiếp với chất lỏng.

Không nên lựa chọn vật liệu chỉ dựa trên giá thành. Khả năng tương thích hóa học giữa vật liệu bơm và chất lỏng là yếu tố quyết định đến độ bền và độ an toàn của hệ thống.

7. Lựa chọn phớt phù hợp

Phớt là bộ phận có nhiệm vụ ngăn chất lỏng rò rỉ tại vị trí trục quay.

Tùy chất lỏng và nhiệt độ làm việc, có thể cần lựa chọn loại phớt và vật liệu làm kín khác nhau.

Đối với bơm hóa chất, dầu, dung môi hoặc chất lỏng có nhiệt độ cao, việc lựa chọn phớt cần được thực hiện dựa trên tính chất hóa học và điều kiện vận hành thực tế.

8. Lựa chọn tốc độ quay và công suất motor

Không phải bơm bánh răng nào cũng nên chạy ở tốc độ cao.

Đối với chất lỏng có độ nhớt cao, việc tăng tốc độ quay quá mức có thể làm tăng:

• Công suất tiêu thụ
• Nhiệt sinh ra
• Tổn thất
• Khả năng xâm thực ở phía hút
• Mài mòn các chi tiết

Do đó, cần lựa chọn tốc độ quay và công suất motor phù hợp với độ nhớt, lưu lượng và áp suất.

Trong một số ứng dụng, có thể sử dụng biến tần để điều chỉnh tốc độ motor và thay đổi lưu lượng theo nhu cầu vận hành. Tuy nhiên, việc điều chỉnh tốc độ phải nằm trong giới hạn cho phép của nhà sản xuất bơm.

9. Kiểm tra điều kiện đường ống hút

Đường hút có ảnh hưởng rất lớn đến khả năng làm việc của bơm bánh răng.

Cần xem xét:

• Đường kính ống hút
• Chiều dài đường ống
• Chiều cao hút
• Số lượng co, cút, van
• Nhiệt độ chất lỏng
• Độ nhớt
• Tình trạng kín khí của đường hút

Đặc biệt với chất lỏng có độ nhớt cao, cần thiết kế đường hút hợp lý để tránh làm bơm thiếu chất lỏng và gây ảnh hưởng đến tuổi thọ thiết bị.

10. Xác định yêu cầu thực tế trước khi chọn model

Để Bình Nguyên có thể tư vấn chính xác một model bơm bánh răng, khách hàng nên cung cấp tối thiểu các thông tin:

1. Chất lỏng cần bơm:
   Ví dụ: dầu, hóa chất, keo, nhựa…
2. Lưu lượng:
   Ví dụ: 5 m³/h.
3. Áp suất đầu ra:
   Ví dụ: 4 bar.
4. Độ nhớt:
   Ví dụ: 500 cP.
5. Nhiệt độ:
   Ví dụ: 80°C.
6. Đường kính ống hút/xả.
7. Chiều dài và sơ đồ đường ống.
8. Nguồn điện:
   Ví dụ: 3 pha – 380V – 50Hz.
9. Yêu cầu vật liệu:
   Gang, inox hoặc vật liệu chuyên dụng.

Từ những thông tin này, kỹ thuật có thể xác định model, tốc độ quay, công suất motor, vật liệu và cấu hình phớt phù hợp.

11. Bình Nguyên – Tư vấn lựa chọn bơm bánh răng theo từng ứng dụng

Công Ty TNHH Công Nghệ Môi Trường Và PCCC Bình Nguyên là đơn vị nhập khẩu và phân phối máy bơm bánh răng, cung cấp giải pháp cho nhiều ứng dụng công nghiệp.

Chúng tôi tập trung vào việc tư vấn đúng loại bơm – đúng thông số – đúng ứng dụng, thay vì chỉ lựa chọn thiết bị theo công suất hoặc giá thành.

Khách hàng có thể cung cấp thông tin về chất lỏng, lưu lượng, áp suất, độ nhớt và nhiệt độ, đội ngũ kỹ thuật Bình Nguyên sẽ hỗ trợ lựa chọn cấu hình phù hợp.

CHỌN ĐÚNG BƠM – VẬN HÀNH ỔN ĐỊNH – TỐI ƯU CHI PHÍ

CÔNG TY TNHH CÔNG NGHỆ MÔI TRƯỜNG VÀ PCCC BÌNH NGUYÊN

Bơm công nghiệp – Giải pháp bơm chuyên nghiệp

Cam kết của Bình Nguyên

Công Ty TNHH Công Nghệ Môi Trường Và PCCC Bình Nguyên cam kết mang đến cho khách hàng:

• Sản phẩm có nguồn gốc xuất xứ rõ ràng
• Tư vấn lựa chọn model phù hợp
• Hỗ trợ kỹ thuật trước và sau bán hàng
• Cung cấp giải pháp theo từng yêu cầu thực tế
• Hỗ trợ lắp đặt, vận hành và bảo trì khi có nhu cầu
• Đồng hành cùng khách hàng trong quá trình sử dụng thiết bị
