Máy Bơm Trục Vít ROTO RDCA491R7CF1DX09

I.MÔ TẢ CHUNG

Máy bơm trục vít gì?Tại sao lại gọi là bơm trục vít,mục đích sử dụng và cách sử dụng như thế nào bài viết dưới đây Bình Nguyên sẽ giải đáp mọi thắc mắc của quý vị

Máy bơm trục vít hay có tên khác là bơm ruột gà hoặc bơm đuôi chuột tên tiếng anh là Progessive Cavity Pump hoặc Screw pump,Sở dĩ nó có tên gọi này là cấu tạo bên trong thân bơm được dẫn động bằng chính trục xoắn vít ,bơm trục bít có nhiều loại,bơm trục vít xoắn đơn hay xoắn đôi hoặc bơm trục vít định lượng,tuỳ theo nhu cầu sử dụng và các đặc tính của chất lỏng và nhiệt độ chất bơm dãi lưu lượng cột áp chúng ta lựa chọn vật liệu đầu bơm và số lượng trục vít phù hợp với nhu cầu.

Bơm trục vít thường được sử dụng nhiều trong các ngành công nghiệp liên quan đến các chất lỏng có độ sệt,độ nhớt cao,chất lỏng ăn mòn hoặc hệ thống sản xuất thực phẩm,y tế….đặc biệt là bơm trục vít bơm chất lỏng có dạng hạt cho hiệu quả bơm cao mà độ mài mòn thấp do cấu tạo đặc biệt,máy bơm có thể điều chỉnh tốc độ và lưu lượng qua hộp số giảm tốc được gọi là Speedvar và dạng Fixgear là tốc độ và lưu lượng cố định.

Bơm trục vít thường có 5 loại như sau:

1.Bơm trục vít một trục (One-Screw pump)

2.Bơm trục vít đôi (Hai trục) (Two-Screw pump)

3.Bơm trục vít 3 trục (Three-Screw pump)

4.Bơm trục vít 4-5 trục nhưng thường ít được sử dụng

5.Bơm trục vít định lượng (Dosing Screw pump ), Bơm có thể điều chỉnh lưu lượng bằng núm xoay (adjustable) có tốc độ 80~400rpm.

Hoặc có thể phân loại theo cách lắp đặt là bơm trục vít đứng và bơm trục vít ngang,thường các bơm trục vít ngang vẫn được sử dụng rộng rãi hơn

Về cấu tạo chúng ta có thể sơ bộ như sau:

Với dòng bơm trục vít xoắn Progressing Cavity tiêu chuẩn thường được cấu tạo từ các bộ phận sau đây

-Thân bơm : hay còn gọi là buồng bơm là toàn bộ lớp áo bọc bên ngoài buồng bơm hay còn gọi là Stator bộ phận này thường làm bằng thép không gỉ hoặc thép mạ sơn màu,có hình ống trụ dài và rất bền bên trong có lớp lót giúp giảm ma sát trong bơm trục vít,đây là bộ phận tương đối quan trọng,lớp lót này thường được làm bằng cao su NBR hoặc  EDPM hoặc PTFE,khả năng chịu ma sát cao,ruột trọng có dạng hình xoắn phù hợp với trục bơm.

-Trục bơm: hay thường gọi là Rotor trục bơm là bộ phận đặc biệt và là bộ phận quan trọng nhất của bơm trục vít trục này thường làm bằng thép không gỉ hoặc thép CK45 đặc biệt là trục bơm làm dạng xoắn

-Motor điện kèm hộp giảm tốc: đây là bộ phận truyền động chính của bơm,tuỳ vào lưu lượng cột áp mà lắp công suất động cơ và tốc độ vòng quay đầu ra của hộp số nhưng cơ bản có dải công suất từ 0.75-15kw và tốc độ từ 180-590 rpm thường sản xuất sẵn

-Các bộ phận khác: ngoài các bộ phận chính trên thì bơm còn có các phụ kiện cấu thành khác như gioăng,phớt,valve làm kín,các chốt,khớp nối giữa đầu bơm và bộ phận dẫn động,khung bệ,bulong kết nối….Mỗi bộ phận của thiết bị có vai trò khác nhau cấu thành nên bộ bơm hoàn chỉnh đưa vào sử dụng.

Nguyên lý hoạt động bơm trục vít:

Máy bơm trục vít hoạt động theo nguyên lý chung là xoay quanh trục vít của nó,chất lỏng sẽ được định hướng di chuyển dọc theo trục vít từ phía hút (đầu vào) sang phía xả (đầu ra) của máy bơm,do khe hở rất nhỏ bên trong máy bơm,có hiệu suất thể tích cao,đặc biệt là chất lỏng nhớt.

Đối với máy bơm trục vít 2 trục hoặc 3 trục….khi trục vít chủ động quay sẽ kéo theo trục vít bị động nhờ vào bánh răng được lắp ở 2 đầu trục vít,khi các trục vít quay sẽ làm kín và đẩy lưu chất từ đầu hút tới đầu xả của bơm,Các máy bơm này được cân bằng hoàn toàn theo trục và hướng tâm để tránh phụ thuộc vào các ổ đỡ lực đặc biệt và đảm bảo tuổi thọ lâu dài.

Nắm bắt được nhu cầu và việc phát triển ngành công nghiệp tại Việt Nam đặc biệt cần những bơm công nghiệp chuyên dụng cho dây chuyền sản xuất và vận chuyển các nguyên vật liệu trong sản xuất nhanh tiết kiệm nhân công công và thời gian nâng hiệu quả công việc nên Công Ty TNHH Công Nghệ Môi Trường Và PCCC Bình Nguyên đã nhập khẩu và phân phối các dòng bơm trục vít  có độ bền cao,giá thành tốt nhất,giúp khách hàng tiết kiệm được thời gian,an toàn về vận hành và tiết kiệm chi phí sản xuất.

II.MÔ TẢ CHI TIẾT MÁY BƠM

• Máy bơm trục vít ROTO Pump
• Xuất xứ: India
• Model: RDCA491R7CF1DX09
• Max Flow: 0.5 m3/h
• Max Head: 5 Bar
• Kích thước hạt rắn qua bơm: …. Mm
• Vật liệu cấu tạo:
• Rotor SS316,Stator NBR,Housing GG25,Rotaring part CK45
• Inlet/outlet: DN32-DN32
• Độ nhớt của chất lỏng : 0.4 – 10.000 CST
• Phần dẫn động:
• Motor : 0.37kw/0.55 Hp- 3phase/380V-50Hz
• IP55,Class F- Tốc độ 245 rpm
• Trọng lượng : tạm tính …………. kg
• Kích thước: D x R x C : ……….. mm x …. mm x….. mm

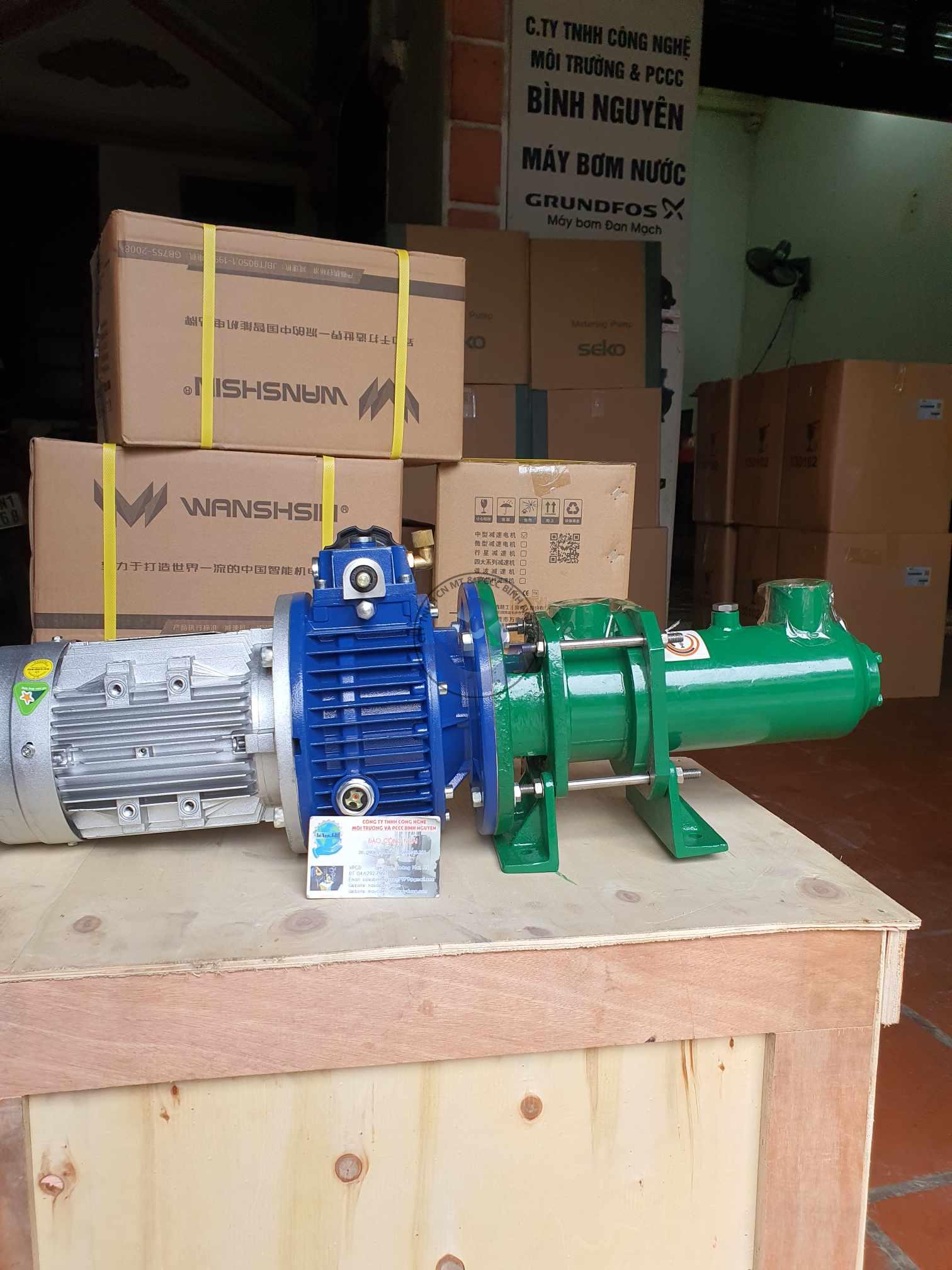

III.CATALOGUE HOẶC HÌNH ẢNH

IV.ỨNG DỤNG VÀ ƯU NHƯỢC ĐIỂM

Ngày nay việc ứng dụng các motor điện cũng như các loại máy bơm vào đời sống và sản xuất rất phổ biến,việc sử dụng bơm trục vít,bơm dẫn động từ,bơm hoá chất dẫn động trục cơ,bơm màng,bơm định lượng….. rất phổ biến trong :

Các hệ thống xử lý nước thải,nước cấp

Sử dụng trong ngành dược phẩm,Y tế,trong phòng thí nghiệm,sử dụng rộng rãi trong ngành thực phẩm đặc biệt là các máy bơm trục vít sẽ được dùng bơm thực phẩm đóng chai,nước uống,hoá mỹ phẩm

Bơm hoá chất trong ngành sản xuất gỗ,bột giấy,trong ngành nhựa,cao su,bơm các chất có chứa chất lỏng kèm có khí và bọt khí mà không ảnh hưởng tới lưu lượng và áp suất

Ứng dụng trong hệ thống chiết rót hoá chất dạng lỏng,trong hệ thống xi mạ.

Trong xây dựng bơm hoá chất,bơm trục vít được dùng trong việc bơm hoá chất trợ nghiền xi măng,bơm chất sệt lên máy ép.

Sử dụng nhiều rộng rãi trong ngành dầu khí,khai khoáng,luyện kim,đặc biệt những ngành trên cần những máy bơm có thiết kế đặc thù phòng chống cháy nổ.

Ưu Điểm và nhược điểm máy bơm trục vít

Ưu điểm: Máy có độ bền cao nếu sử dụng theo đúng tiêu chuẩn và lựa chọn theo đúng loại chất lỏng cần bơm

Thiết kế nhỏ gọn thân bơm chắc chắn

Máy bơm có thể hoạt động ở nhiều tần số khác nhau nếu được lắp đặt với biến tần

Máy bơm hoạt động êm,lưu lượng và dòng chảy đều và ổn định

Hiệu suất bơm làm việc cao với cường độ lớn,hoạt động liên tục

Ít tạo bọt và dòng xoáy trong môi chất

Có thể ứng dụng linh hoạt cho nhiều ngành nghề và các loại chất lỏng khác nhau đặc biệt là các chất đặc sệt và có tỷ trọng hạt rắn lớn và đặc biệt là trong các ngành như thực phẩm và y tế dùng để vận chuyển nguyên vật liệu nhanh hiệu quả không gây độc hại.

Nhược điểm: Quy trình chế tạo và sản xuất khá phức tạp,đòi hỏi độ chính xác cơ khí cao

Khó sửa chữa và khác phục nếu không am hiểu về cấu tạo và nguyên lý hoạt động

Cần phải bù áp nếu đường bơm dài

Giá thành cao và vật tư tiêu hao thường không có sẵn nhiều
